Эффективность складской логистики зависит от рационального использования каждого квадратного метра. Оптимальным решением для увеличения полезной площади без расширения здания становится мезонин на складе — многоуровневая металлоконструкция, позволяющая задействовать вертикальный объем помещения.
Мезонинное хранение дает возможность установить дополнительные ярусы-платформы, превращая обычный ангар или производственный цех в многоэтажное хранилище. Это продуманный инженерный подход, который помогает увеличить вместимость склада в 1,5–2 раза без аренды новых площадей или возведения пристроек.
В статье разберем устройство и виды складских мезонинов, их преимущества и ограничения, а также дадим рекомендации по выбору оптимальной конфигурации для вашего бизнеса.
Оптимизация складского пространства с помощью мезонинных конструкций
В условиях дефицита складских площадей компании ищут способы увеличить вместимость без расширения здания. Аренда нового склада — затратный, долгий процесс. Более рациональное решение — использовать вертикальное пространство существующего помещения. Для этого монтируют дополнительные ярусы-платформы.
Определение складского мезонина как многоуровневой металлоконструкции
Мезонин – что это такое на складе? Это многоуровневая металлоконструкция, смонтированная внутри помещения. Она создает дополнительные площади для хранения, работы или прохода. Конструкцию возводят между основными уровнями склада или под потолком. Для этого не требуются фундамент, перепланировка или остановка работы склада.
Мезонин на складе — это второй или третий этаж внутри ангара, собранный из металлических профилей. Каждый ярус оснащен настилом (полом), ограждениями, лестницами для доступа. Мезонин не является капитальной постройкой, но обладает высокой прочностью и надежностью.
Зона мезонина на складе занимает определенный участок — обычно над проходами, в дальних частях помещения или над зоной приемки грузов. Такое размещение не мешает движению техники и не перекрывает естественное освещение. При высоте потолков от 6 метров мезонин может занимать до 70% вертикального объема.
Роль мезонинов в современной логистике
Задача мезонина — увеличить полезную площадь склада в 1,5–2 раза без расширения здания. Это особенно актуально для городов с высокой арендной платой. Мезонинное хранение позволяет разместить больше товаров на той же площади, снижая затраты на хранение единицы продукции.
Зона мезонина – это не только место для коробок. Здесь организуют комплектацию заказов, упаковку, маркировку товаров. На верхних ярусах удобно хранить сезонные запасы, медленно оборачиваемые товары или документы. Персонал работает на нескольких уровнях одновременно, не создавая помех друг другу.

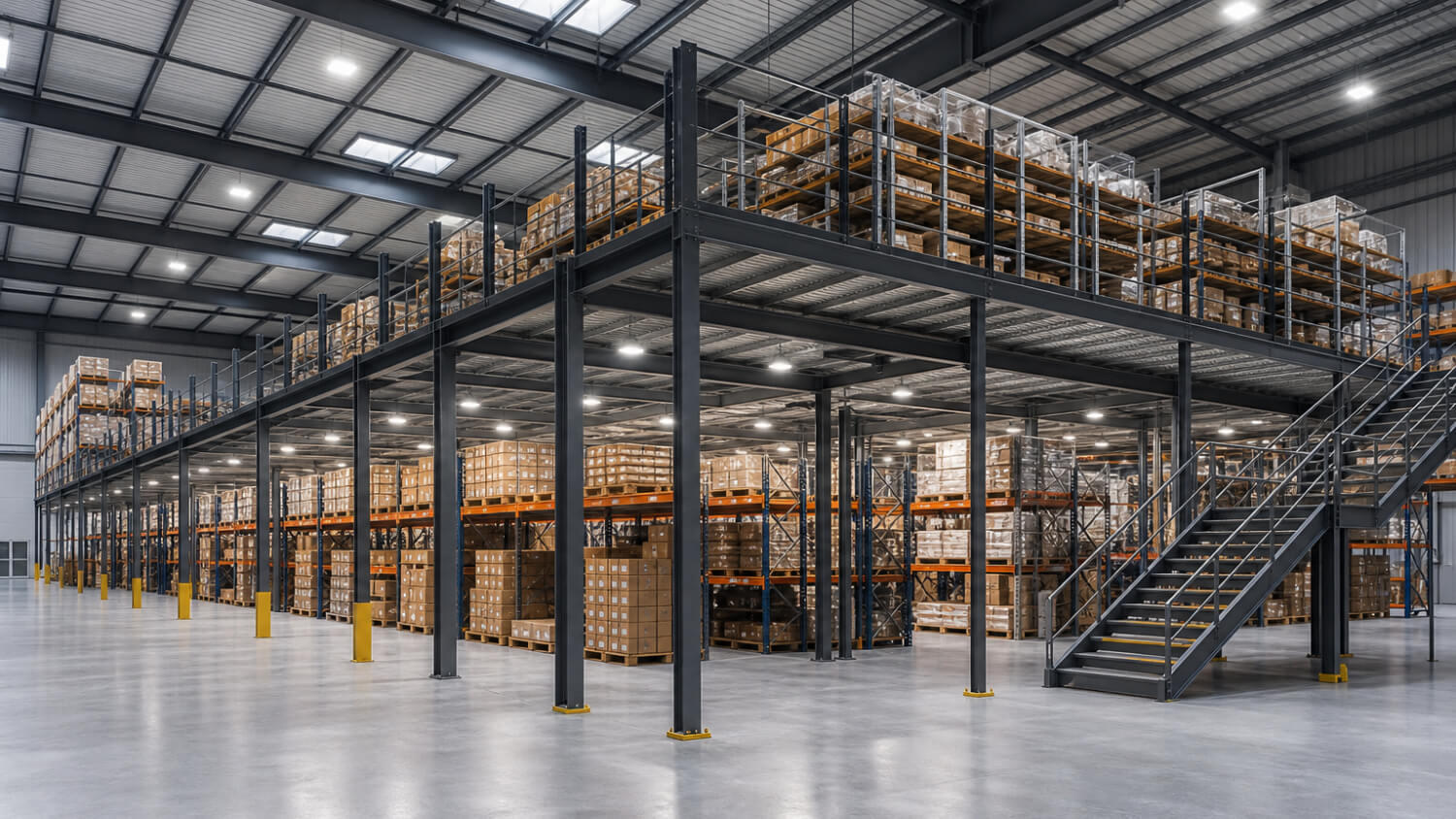

Как выглядит мезонин на складе? Это узнаваемая конструкция. Металлические колонны, горизонтальные балки, настилы между ярусами, лестницы для подъема. Визуально он напоминает балкон или антресоль, но в промышленных масштабах. Включает несущий каркас, межэтажные перекрытия, ограждения, системы доступа. При грамотном проекте конструкция выдерживает значительные нагрузки, безопасна для персонала и служит десятилетиями.
Конструктивные особенности и элементы складского мезонина
Надежность, долговечность, безопасность мезонина зависят от качества каждого элемента. Разберем устройство конструкции по частям: от несущего каркаса до вспомогательного оборудования.
Несущий каркас
Основа любого мезонина — металлический каркас. Его собирают из холодногнутого стального профиля. Основные элементы: вертикальные колонны, горизонтальные балки, диагональные связи.
Колонны принимают на себя всю нагрузку от верхних ярусов. Их устанавливают с шагом, рассчитанным инженерами. Крепление к полу — анкерное, обеспечивает устойчивость конструкции. Балки соединяют колонны по горизонтали и служат опорой для межэтажных перекрытий. Диагональные связи (рейки) дают каркасу жесткость, предотвращают шатание, деформацию под нагрузкой.
Максимальная высота конструкции ограничена 12–14 метрами. Превышение этого значения снижает устойчивость даже при полной загрузке. Каркас должен выдерживать не только вес товаров, но и динамические нагрузки — передвижение персонала, работу подъемного оборудования.
Что такое мезонин на складе — это каркасный «дом» внутри помещения. Его прочность определяется качеством стали, точностью монтажа. Поэтому ответственные производители используют только сертифицированные материалы.
Межэтажные перекрытия (настилы)
Настилы — это полы каждого яруса. Они должны выдерживать вес товаров, нагрузку от персонала, иногда — легкой складской техники. Выбор материала зависит от назначения зоны и условий эксплуатации.
Сплошной металлический лист
Традиционный вариант для складов с высокой интенсивностью работы. Лист покрывают рифлением — это предотвращает скольжение. Для защиты от коррозии применяют горячее цинкование или порошковое покрытие. Преимущества: высокая прочность, долгий срок службы. Недостатки: большой вес (нагружает каркас), шум при ходьбе, движении техники.
Решетчатый настил (сварной или прессованный)
Решетка из стальных полос, соединенных перпендикулярно друг другу. Бывает сварной или прессованной. Преимущества: малый вес, хорошая вентиляция, освещенность нижних ярусов, не задерживает пыль. Подходит для зон хранения и проходов. Повышенная жесткость обеспечивает устойчивость к деформации.
Настил из фанеры или ДСП (с пропиткой)
Фанерные щиты обрабатывают специальными составами для повышения огнестойкости. Такой настил — тихое покрытие, не создает шума при ходьбе. Часто используют для офисных зон или помещений с ручным трудом. Недостатки: меньшая нагрузочная способность, риск повреждения при падении тяжелых предметов, необходимость дополнительной противопожарной защиты.
Зона мезонина определяет выбор настила. Для хранения палет подойдет решетка или металлический лист. Для рабочих мест — фанера или ДСП.
Вспомогательные системы и оборудование для мезонина
Без дополнительного оснащения мезонин становится опасным и неудобным. Перечислим обязательные элементы.
Лестницы и подъемные платформы
Для доступа на верхние ярусы нужны лестницы. Их монтируют с наружной стороны конструкции или внутри. Угол наклона, ширина ступеней, наличие перил регламентированы нормами безопасности. При большой высоте или интенсивном грузопотоке вместо лестниц устанавливают подъемные платформы (грузовые лифты). Они поднимают товары и персонал на нужный этаж, экономят время, силы работников.
Ограждения, перила и защитные сетки
По периметру каждого яруса устанавливают ограждения высотой не менее 110 см. Они предотвращают падение людей и грузов. Дополнительно монтируют защитные сетки или козырьки — они задерживают случайно упавшие предметы. Эвакуационные выходы маркируют и держат свободными.
Освещение
Товары на стеллажах создают тени. Если конструкция массивная, естественный свет не проникает к нижним ярусам. Поэтому на каждом уровне нужны дополнительные светильники.
Нормы освещенности: для зон хранения — не менее 200 люкс (ЛК), для рабочих площадок — 300–500 ЛК. Используют светодиодные линейные светильники с защитой IP65 (от влаги и пыли). Угол рассеивания — около 120°, чтобы избежать резких теней. Аварийное освещение обязательно, оно работает при отключении основной сети.

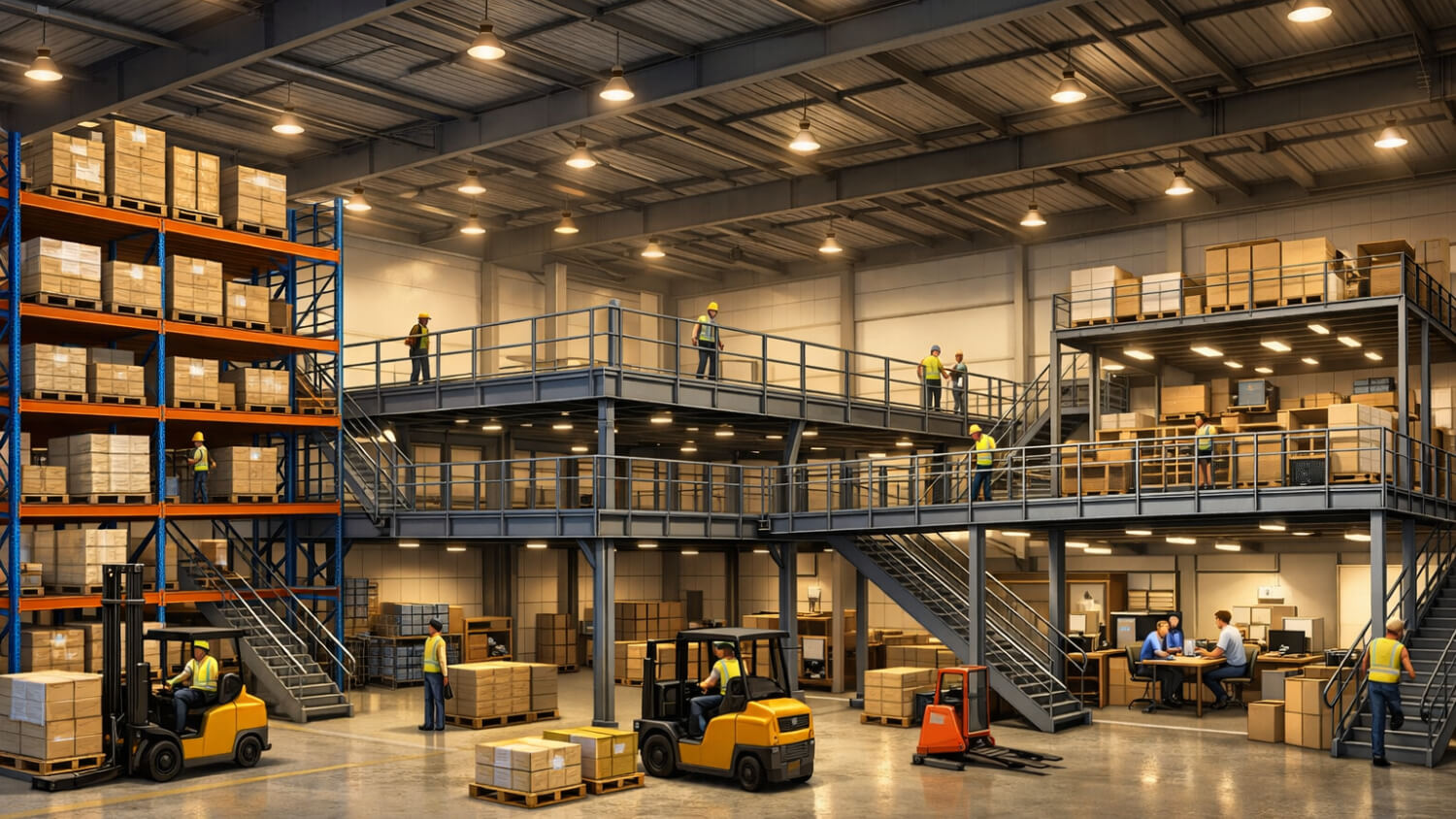

Основные виды складских мезонинов
Складские мезонины лучше рассматривать не как одну конструкцию, а как семейство инженерных решений. На рынке используют несколько терминов: мезонинные стеллажи, многоэтажные стеллажи, проходной мезонин, платформенный мезонин, мезонин на колоннах, палетный, полочный, грузовой или среднегрузовой мезонин, смешанный / комбинированный мезонин. На практике тип конструкции выбирают не по названию, а по задаче: что хранится, как перемещается груз, нужны ли рабочие зоны, какие нагрузки должен выдержать настил и можно ли опираться на существующие стеллажи.
Классификация по несущей схеме
1. Стеллажно-мезонинная система (мезонин на стеллажных рамах) или проходной мезонин
Здесь несущей основой являются стеллажные рамы, балки. Между уровнями балок устраивают пешеходные проходы, настилы, лестницы, ограждения. Это решение часто называют проходным мезонином, потому что персонал обслуживает ячейки хранения с проходов на втором, третьем или последующих уровнях. Обычно такую схему применяют для коробов, штучных товаров, архивов, запасных частей, интернет-заказов и другой продукции, которую удобно отбирать вручную.
Главный плюс — высокая плотность хранения, доступ к большому количеству ячеек без использования сложной высотной техники. Ограничение — меньшая свобода планировки: шаг стоек, ширина проходов и расположение уровней зависят от выбранной стеллажной системы.
2. Платформенный мезонин или мезонин на колоннах
Это самостоятельный технический полуэтаж внутри склада. Его несущая часть опирается на отдельные колонны, а сверху формируется свободная площадка. На ней можно разместить легкие стеллажи, зоны комплектации, упаковочные столы, офисные или бытовые помещения, участок контроля качества, архив или сезонный запас.
Мезонин на складе — это не только дополнительный этаж для хранения. В платформенном варианте он становится универсальной площадкой, которую можно перестраивать под меняющиеся процессы: сегодня на ней стоит полочное хранение, завтра — рабочие места комплектовщиков или зона упаковки.
3. Комбинированный или смешанный мезонин
Объединяет несколько подходов: часть конструкции работает как платформа на колоннах, часть опирается на стеллажные рамы, а отдельные зоны могут быть рассчитаны под палетное, полочное или среднегрузовое хранение. Такой вариант выбирают, когда склад выполняет разные операции одновременно: хранит палеты, обрабатывает коробочные заказы, комплектует мелкий товар, размещает упаковку, тару, расходные материалы.
Смешанная схема сложнее в проектировании, но часто дает лучший экономический эффект: не надо выбирать между плотностью хранения и гибкостью планировки.
Классификация по типу стеллажной базы
Полочный мезонин
Строится на базе многоярусных полочных стеллажей. Подходит для e-commerce, складов запчастей, одежды, фармацевтики, архивов, интернет-магазинов, распределительных центров с большим объемом SKU. Он подходит там, где товар хранится в коробках, пластиковых контейнерах, лотках или в штучном виде.
Паллетный мезонин
Создается на основе фронтальных палетных стеллажей. На нижних уровнях могут храниться палеты, а верхние уровни используют как дополнительные площадки, проходы или зоны хранения. Такая система уместна, когда склад работает и с паллетами, и с коробочным товаром, а также когда нужно разделить потоки: погрузчики работают внизу, персонал выполняет ручные операции выше.
Мезонин на базе среднегрузовых или грузовых стеллажей
Этот тип используют для товаров среднего веса: запчастей, комплектующих, инструмента, коробов, упаковки, производственных материалов. Он прочнее обычного полочного варианта, но часто дешевле полноценной палетной схемы. Для производственных предприятий это удобный компромисс между грузоподъемностью, стоимостью, плотностью хранения.
Мезонин на консольных стеллажах
Применяют для длинномерных грузов: профилей, труб, погонажных материалов, рулонов, листовых заготовок, кабельной продукции. Такая система требует особенно внимательного расчета нагрузок, потому что груз часто имеет нестандартную геометрию и создает неравномерное воздействие на конструкцию.
Склады индивидуального хранения (Self Storage или индивидуальные складские ячейки)
Отдельное направление — мезонины для self storage (кладовые), где пространство делится на индивидуальные секции для хранения вещей, архивов или товарных запасов малого бизнеса. В таких проектах важны не только несущие конструкции, но и перегородки, сетчатые модули, замки, освещение, навигация, пожарная безопасность, удобный доступ арендаторов.
Классификация по назначению зоны
Зона мезонина подходит под разные функции, и от этого меняются требования к проекту. Для хранения важны нагрузка на квадратный метр, ширина проходов, тип настила. Для комплектации — эргономика рабочих мест, освещение, маршруты отбора и интеграция с WMS. Для офисных, бытовых помещений — комфорт персонала, вентиляция, шум, безопасность эвакуации. Для производственных задач — технологические переходы, защита оборудования, возможность обслуживания линий.
По назначению можно выделить складские, производственные, торговые, архивные, офисно-бытовые, сервисные мезонины. В реальном проекте эти функции часто объединяются: например, нижний уровень работает как зона приемки и отгрузки, второй используется для комплектации, а третий — для сезонного запаса или архива.
Классификация по типу настила
Тип настила влияет на безопасность, стоимость, освещение нижних уровней, пожарные требования, удобство эксплуатации. Для мезонинов применяют несколько решений: рифленый металлический лист, сварной или прессованный решетчатый настил, перфорированные металлические панели, фанеру или древесные плиты с защитной обработкой, а также фанеру с дополнительным износостойким покрытием.
Металлический настил прочен и хорошо подходит для интенсивной эксплуатации. Решетчатый настил легче, пропускает свет, воздух, помогает не затемнять нижний ярус. Перфорированные панели дают компромисс между жесткостью, весом и сцеплением обуви с поверхностью. Фанерные и древесные настилы тише при ходьбе, но требуют проверки по пожарной безопасности, условиям эксплуатации.
Классификация по способу перемещения грузов
Мезонин может обслуживаться вручную, через лестницы, проходы, либо с применением подъемников, грузовых лифтов, рольгангов, конвейеров, сдвижных или распашных ворот безопасной загрузки. Для палетированных грузов особенно важны зоны безопасной передачи палет на верхний уровень: ограждение не должно просто открываться в пустоту, нужна продуманная система, которая защищает человека от падения.
Если проект рассчитан на интенсивную обработку заказов, вопрос механизации лучше решать сразу на этапе проектирования. Позднее добавить подъемник или конвейер сложнее: придется пересчитывать нагрузки, менять ограждения, электрику, эвакуационные проходы, иногда саму схему мезонина.

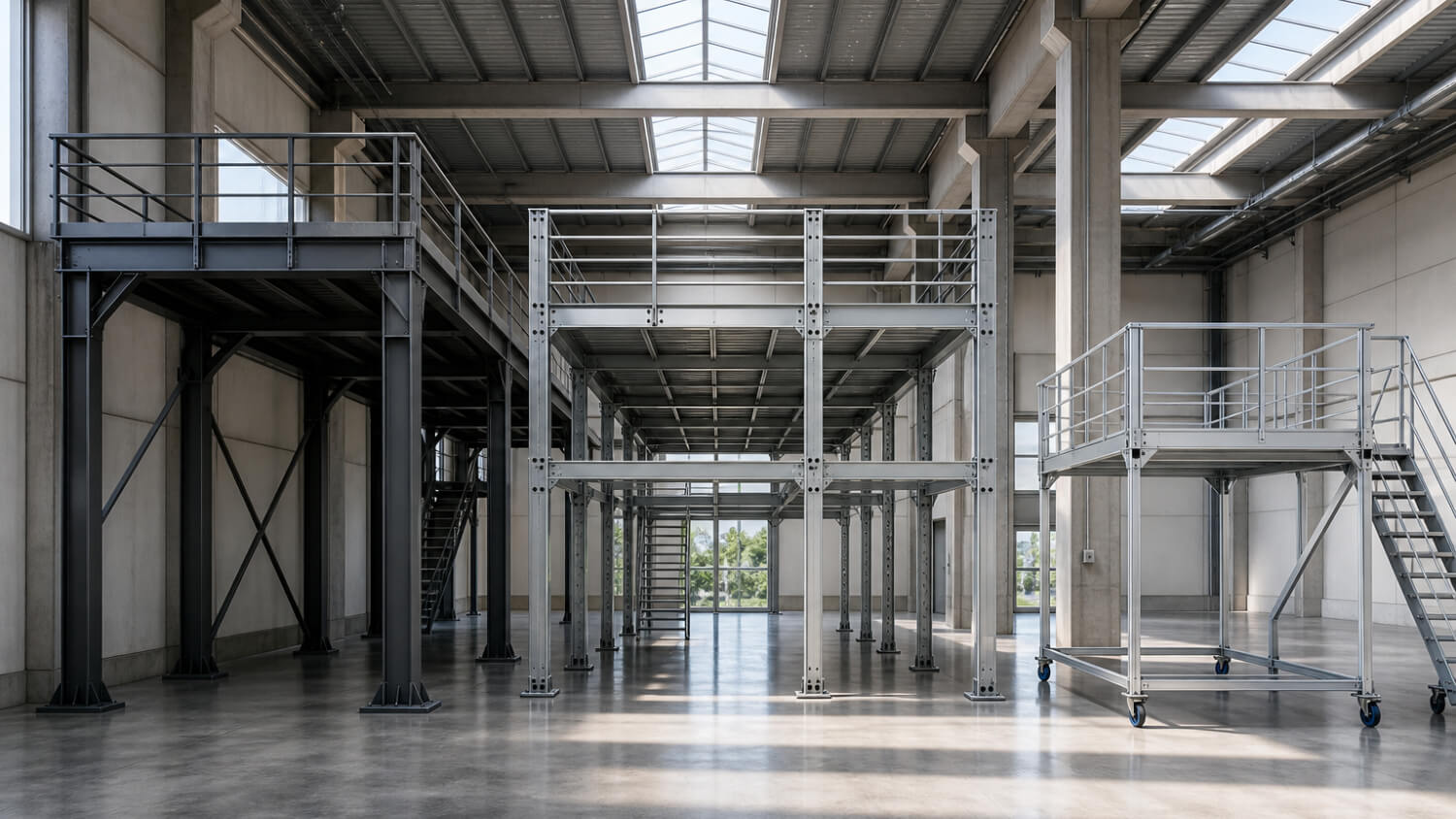

Стационарные, разборные и переносимые мезонины
Проектируют под длительную эксплуатацию на конкретном объекте. Они обычно имеют более высокую несущую способность, сложнее в монтаже, сильнее привязаны к параметрам помещения. Разборные и переносимые решения удобны для арендуемых складов или бизнеса, который может менять площадку: болтовые соединения позволяют демонтировать конструкцию и собрать ее заново на другом объекте.
При выборе между стационарным и разборным вариантом нужно учитывать не только цену каркаса. Важны стоимость демонтажа, логистика, адаптация к новому помещению, повторная проверка пола, необходимость нового расчета нагрузок.

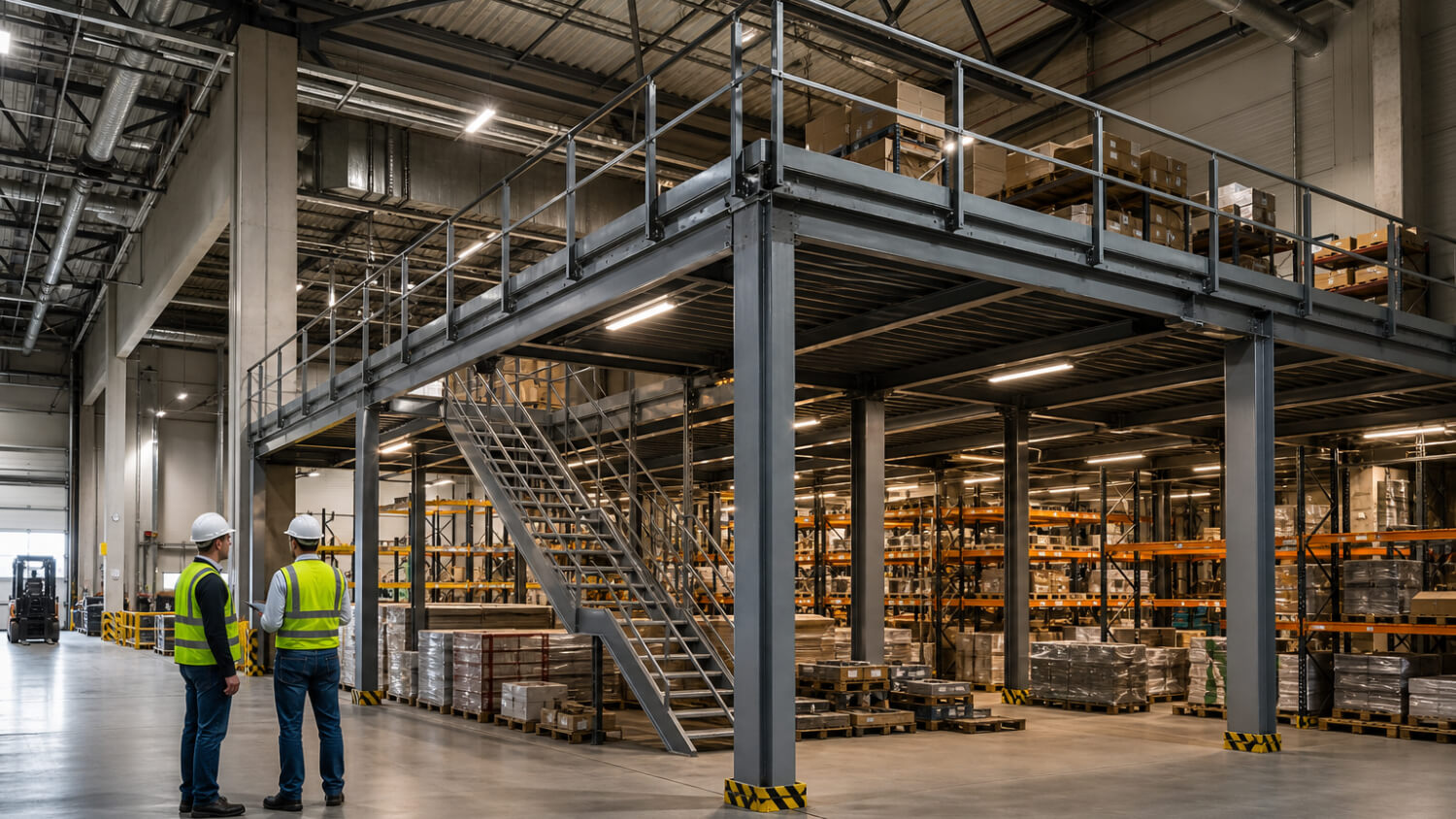

Как выбрать тип мезонина под задачу склада
Как выглядит мезонин на складе — это результат инженерного выбора, а не просто визуальная схема. Для склада с большим числом мелких позиций чаще подходит полочный или проходной мезонин. Для хранения палет и разделения потоков — палетный. Для свободной рабочей зоны, офиса или участка комплектации — платформенный мезонин на колоннах. Для смешанного склада с разными грузами — комбинированная система. Для длинномерных материалов — консольная схема.
Перед проектированием важно ответить на несколько вопросов: какие товары будут храниться, какой вес, габариты у грузов, какая техника работает на складе, сколько SKU нужно разместить, нужны ли рабочие места на верхнем ярусе, какой грузопоток между уровнями, как будут организованы эвакуация, освещение и пожаротушение.
Практический вывод
Универсального «лучшего» типа мезонина не существует. Полочный выигрывает по плотности хранения мелкого товара, палетный — по работе с крупными партиями, платформенный — по гибкости, комбинированный — по адаптации к сложной логистике, консольный — по длинномерным грузам. Поэтому корректный выбор начинается не с цены за квадратный метр, а с обследования склада, сбора исходных данных и инженерного расчета.
Преимущества складских мезонинов
Установка мезонина — серьезное вложение. Однако большинство компаний окупают затраты в течение 6–12 месяцев.
Рациональное использование пространства
Главное преимущество — увеличение полезной площади без расширения здания. Вертикальное пространство склада часто остается незадействованным. Мезонин заполняет этот пробел, создавая дополнительные ярусы.
Обычный склад с высотой потолков 8–10 метров после установки увеличивает вместимость в 1,5–2 раза. При этом нижний уровень сохраняет свободные проходы для техники и персонала.
Особенно эффективно использование конструкции в городах с высокой арендной платой. Дополнительные 500–1000 квадратных метров — это экономия миллионов рублей в год. Владельцы складов получают возможность хранить больше товаров, не расширяя здания.
Экономическая эффективность
Стоимость установки стеллажей в 2–3 раза ниже аренды дополнительного склада или строительства пристройки. Срок окупаемости зависит от интенсивности использования и стоимости аренды в регионе. Для высокооборотных складов окупаемость наступает через 6 месяцев. Для сезонного хранения — через 12–18 месяцев.
Зона мезонина на складе не требует дополнительных коммуникаций — отопления, вентиляции, канализации. Их подводят только при организации рабочих или офисных помещений на верхних ярусах. Базовый монтаж обходится без капитальных затрат.
Экономия проявляется и в логистике. Товары на верхних ярусах хранятся компактнее, сокращается маршрут перемещения. Сотрудники тратят меньше времени на отборку заказов.
Модульность и гибкость
Модульная конструкция позволяет адаптировать его под меняющиеся задачи. Количество ярусов, высоту между ними, расположение проходов — все можно скорректировать.
При росте товарооборота добавляют секции или увеличивают высоту. При изменении ассортимента перенастраивают конфигурацию полок. Демонтаж и перенос в другое помещение занимают 1–3 дня. Это делает мезонин универсальным инструментом для бизнеса с переменными потребностями.
Мезонинное хранение легко интегрируется с существующими стеллажными системами. Каркас устанавливают между рядами палетных стеллажей, не нарушая их работу. Проект разрабатывают с учетом текущих и будущих задач.
Оптимизация логистических процессов
Мезонин упорядочивает складские операции. Верхние ярусы используют для хранения медленно оборачиваемых товаров, архивных документов, сезонных запасов. Нижний уровень освобождают для активных зон — приемки, отгрузки, комплектации.
Зона мезонина на складе – это возможность разделить потоки. Наверху работают с мелкими заказами, внизу — с паллетами и крупными грузами. Персонал не мешает друг другу. Сокращается время на перемещение товаров, уменьшается риск ошибок.
Доступ к каждой ячейке организован с обеих сторон. Это упрощает инвентаризацию и контроль остатков. При необходимости на верхних уровнях устанавливают рольганги и конвейеры для автоматизации перемещения грузов.
Безопасность и надежность
Современные мезонины проектируют с учетом строгих норм безопасности. Ограждения высотой 110 см предотвращают падение людей и грузов. Защитные сетки или козырьки удерживают случайно упавшие предметы. Антискользящие настилы снижают риск травматизма.
Каркас из высокопрочной стали выдерживает нагрузки до 1500 кг на квадратный метр. Конструкцию рассчитывают на динамические воздействия — движение персонала, работу подъемного оборудования. Анкерное крепление к полу обеспечивает устойчивость.
Пожарная безопасность — отдельное требование. Материалы покрывают огнестойкими составами. На каждом ярусе устанавливают систему пожаротушения и аварийное освещение. Эвакуационные выходы маркируют и содержат свободными.
Регулярное обслуживание и контроль состояния конструкции гарантируют долгую безаварийную эксплуатацию.
Недостатки и ограничения мезонинов
Мезонины — эффективное решение для большинства складов. Однако у них есть слабые стороны. Объективная оценка ограничений поможет избежать ошибок при проектировании и эксплуатации.
Ограничения по высоте и нагрузке на перекрытия и пол
Конструкция требует достаточной высоты потолков. Минимальное значение — 4,5–5 метров. Меньшая высота ограничивает проход под нижним ярусом, мешает движению техники, верхний ярус оказывается слишком низким для работы персонала. Оптимальная высота для двухъярусного стеллажа — от 8 метров.
Нагрузка на перекрытия — еще одно ограничение. Максимальная нагрузка на квадратный метр для большинства конструкций — 1000–1500 кг. Превышение этого значения требует усиления каркаса, что увеличивает стоимость. Для хранения тяжелого оборудования или металлопроката мезонин может не подойти.
Состояние пола — критический фактор. Основание должно быть ровным, прочным, без трещин. Анкерные крепления требуют бетонного покрытия толщиной не менее 150 мм. Слабый пол не выдержит нагрузку от колонн и приведет к деформации конструкции.
Мезонин на складе с низкими потолками или слабым полом — рискованное решение. Перед установкой необходима экспертиза здания.
Повышенные требования к пожарной безопасности и системам пожаротушения
Мезонин создает дополнительные преграды для распространения огня. Вертикальное пространство состоит из ярусов, что усложняет доступ пожарных к очагу возгорания. Поэтому требования к противопожарной защите ужесточаются.
На каждом ярусе устанавливают автоматическую систему пожаротушения. Обычно используют спринклерные установки. Дополнительно монтируют дымовые извещатели, систему оповещения, аварийное освещение. Материалы каркаса и настилов покрывают огнестойкими составами. Эвакуационные выходы должны быть свободными и маркированными.
Все это увеличивает стоимость проекта. Для небольших складов затраты на пожарную безопасность могут оказаться неподъемными. В некоторых случаях от установки отказываются из-за невозможности выполнить требования надзорных органов.
Профессиональное проектирование и монтаж для устойчивости конструкции
Мезонин — не просто стеллаж. Это инженерное сооружение, ошибки в расчетах которого приводят к обрушению. Поэтому проектирование доверяют только лицензированным специалистам.
Инженеры рассчитывают нагрузки на каждый элемент: колонны, балки, настилы, крепления. Учитывают динамические воздействия — движение персонала, работу подъемников, вибрации от техники. Проверяют устойчивость при ветровых нагрузках (если здание имеет проемы) и сейсмических воздействиях.
Монтаж тоже требует высокой квалификации. Ошибки при сборке каркаса, неправильное крепление анкеров, некачественные сварные швы — все это снижает надежность конструкции. Стоимость профессионального проектирования и монтажа составляет 15–20% от общей цены. Экономия на этих этапах недопустима.
Затраты на системы доступа (лифты, подъемники) и интенсивное освещение всех уровней
Подъем товаров на верхние ярусы — отдельная задача. Если на складе работают с тяжелыми или крупными грузами, лестниц недостаточно. Требуются подъемные платформы, лифты или конвейеры. Стоимость оборудования сопоставима с ценой самого мезонина.
Для легких товаров или ручной обработки достаточно лестниц и грузовых подъемников малой мощности. Но для высоких стеллажей (3–4 яруса) без механизации не обойтись. Подъемники требуют регулярного обслуживания и ремонта, что увеличивает эксплуатационные расходы.
Освещение — еще одна статья затрат. Естественный свет не достигает нижних ярусов, если конструкция занимает большую часть помещения. На каждом уровне устанавливают дополнительные светильники. Для зон хранения достаточно 200 люкс, для рабочих площадок — 300–500 люкс. Светодиодные линейные модели с защитой IP65 — оптимальный выбор. Но их монтаж и эксплуатация требуют затрат на электроэнергию и обслуживание.
Особенности проектирования, монтажа и эксплуатации
Установка мезонина — сложный технологический процесс. Ошибки на любом этапе снижают надежность конструкции, создают риски для персонала, увеличивают затраты.

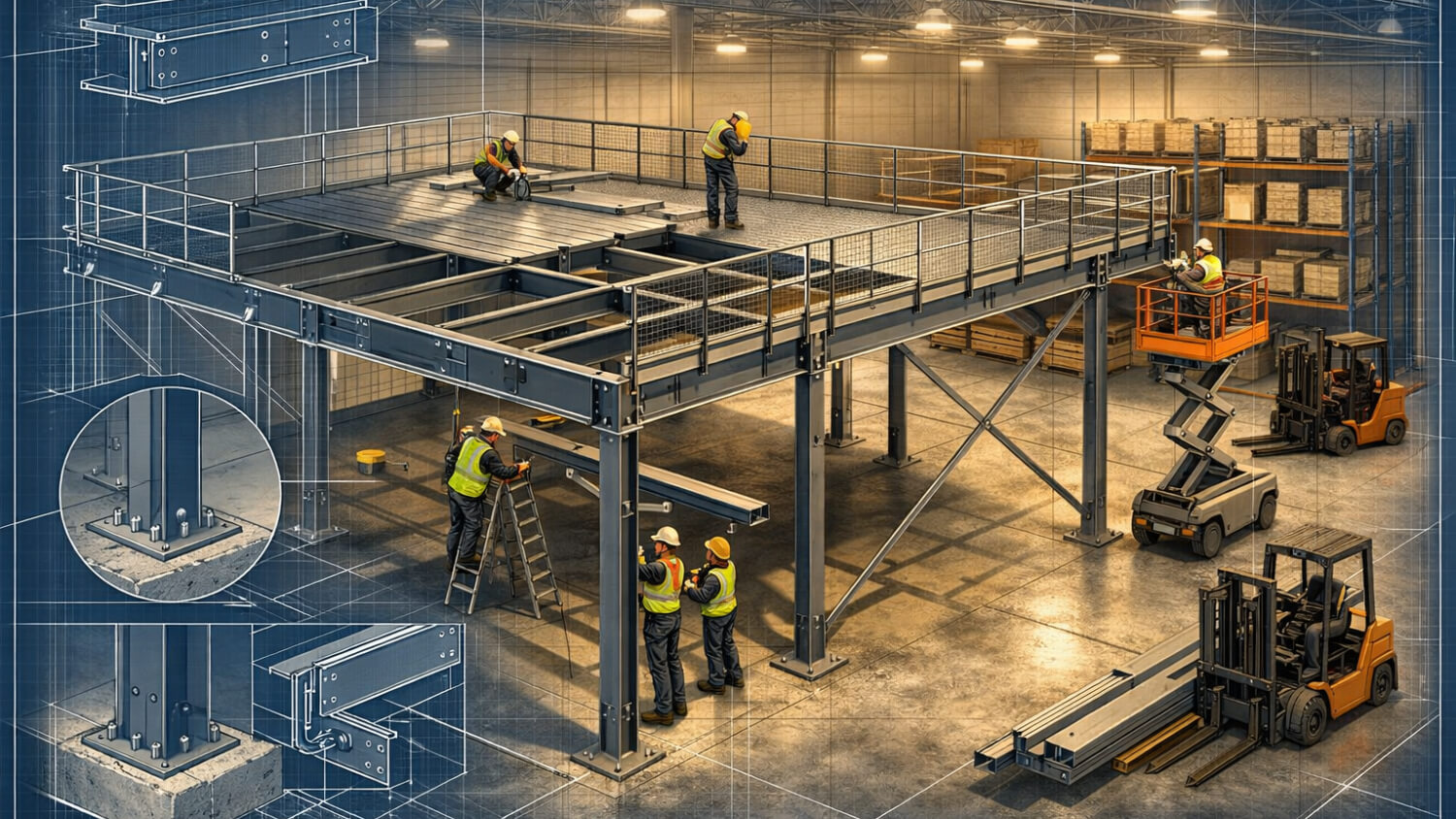

Условия и этапы монтажа
Монтаж начинается с подготовки помещения. Пол должен быть ровным и прочным. Требования к бетонному основанию: толщина не менее 150 мм, отсутствие трещин, перепадов высоты. При необходимости поверхность выравнивают стяжкой.
Следующий этап — проектирование. Инженеры определяют конфигурацию: количество ярусов, высоту между ними, расположение колонн и проходов. Учитывают размещение технологического оборудования, систем пожаротушения, освещения. Проект согласовывают с заказчиком и надзорными органами.
Сборку каркаса выполняют в несколько этапов:
- Разметка зон с учетом колонн, коммуникаций, проездов для техники.
- Установка вертикальных стоек с анкерным креплением к полу.
- Монтаж горизонтальных балок на расчетной высоте.
- Установка диагональных связей для жесткости.
- Проверка геометрии конструкции, выравнивание с помощью регулировочных пластин.
- Укладка настилов на каждом ярусе.
- Монтаж ограждений, перил, защитных сеток.
- Установка лестниц или подъемных платформ.
- Монтаж освещения и систем безопасности.
- Контрольные испытания, проверка устойчивости.
Мезонин на складе монтируют без остановки работы предприятия. Большинство операций выполняют в ночные смены или выходные дни. Срок сборки стандартно — 7–9 дней. Демонтаж для переноса — 1–3 дня.
Специфика освещения мезонина
Товары на стеллажах перекрывают естественный свет. Нижние ярусы получают минимум освещения, поэтому без дополнительных светильников не обойтись.
Требования к освещению регламентированы нормами:
- зоны хранения— не менее 200 люкс;
- рабочие площадки (комплектация, упаковка)— 300–500 люкс;
- проходы и лестницы— не менее 100 люкс;
- аварийное освещение— работает при отключении основной сети, обеспечивает эвакуацию.
Подойдут светодиодные линейные светильники с защитой IP65 (от влаги и пыли). Угол рассеивания 120° равномерно покрывает площадь без резких теней. Светильники монтируют прямо под настилом верхнего яруса, чтобы свет попадал на рабочую поверхность.
Для энергосбережения используют датчики движения. Они включают свет только при присутствии персонала. Это снижает расход электроэнергии на 30–40%.
Зона мезонина с недостаточным освещением — опасное место. Тени скрывают препятствия, повышают риск травматизма и ошибок при комплектации заказов. Поэтому освещению уделяют особое внимание на этапе проектирования.
Вопросы механизации и автоматизации
Механизация труда на мезонине повышает производительность и снижает нагрузку на персонал. Для перемещения товаров между ярусами используют различные типы оборудования.
Подъемные платформы — универсальное решение для складов с высоким грузопотоком. Грузоподъемность — до 2 тонн. Платформы поднимают палеты, коробки, оборудование на верхние ярусы. Управление — кнопочное или автоматическое.
Вертикальные конвейеры (ленточные или роликовые) автоматизируют перемещение легких грузов. Они работают непрерывно, без остановок на загрузку. Производительность — до 500 циклов в час. Конвейеры экономят время и снижают потребность в погрузчиках.
Для горизонтального перемещения внутри яруса используют рольганги (приводные или гравитационные). Товар движется по роликам от одной зоны к другой. Это ускоряет комплектацию и отгрузку.
Интеграция с системой управления складом (WMS) — еще один шаг к автоматизации. При перемещении товара на верхние ярусы данные обновляются автоматически. Исключается ручной ввод и ошибки учета. Персонал видит актуальные остатки в реальном времени.
Мезонинное хранение стало полноценным элементом цифрового склада. Автоматизация сокращает время обработки грузов на 25–40%, снижает эксплуатационные расходы.
Важность регулярного технического обслуживания и контроля состояния конструкции
Мезонин — конструкция с высокими нагрузками. Ее элементы постепенно изнашиваются: ослабевают крепления, появляется коррозия, деформируются настилы. Регулярное обслуживание продлевает срок службы и предотвращает аварии.
Периодичность проверок:
- ежемесячный осмотр— оценка состояния ограждений, настилов, креплений;
- ежеквартальный контроль— проверка анкерных соединений, сварных швов, вертикальности колонн;
- ежегодная экспертиза с инструментальными замерами— нагрузочные испытания, проверка геометрии.
При обнаружении повреждений — деформаций, трещин, коррозии — проводят ремонт. Слабые крепления затягивают, поврежденные элементы заменяют.
Обслуживание подъемного оборудования (лифтов, конвейеров) выполняют по регламенту производителя. Смазывают движущиеся части, проверяют датчики безопасности, тестируют аварийные остановки.
Пренебрежение обслуживанием приводит к снижению безопасности, поломкам, дорогому ремонту. Системный подход к контролю состояния конструкции — залог долгой безаварийной работы.
Сферы применения складских мезонинов
Универсальность конструкций позволяет использовать их в самых разных отраслях. Где бы ни требовалось эффективное использование вертикального пространства, мезонин становится оптимальным решением.

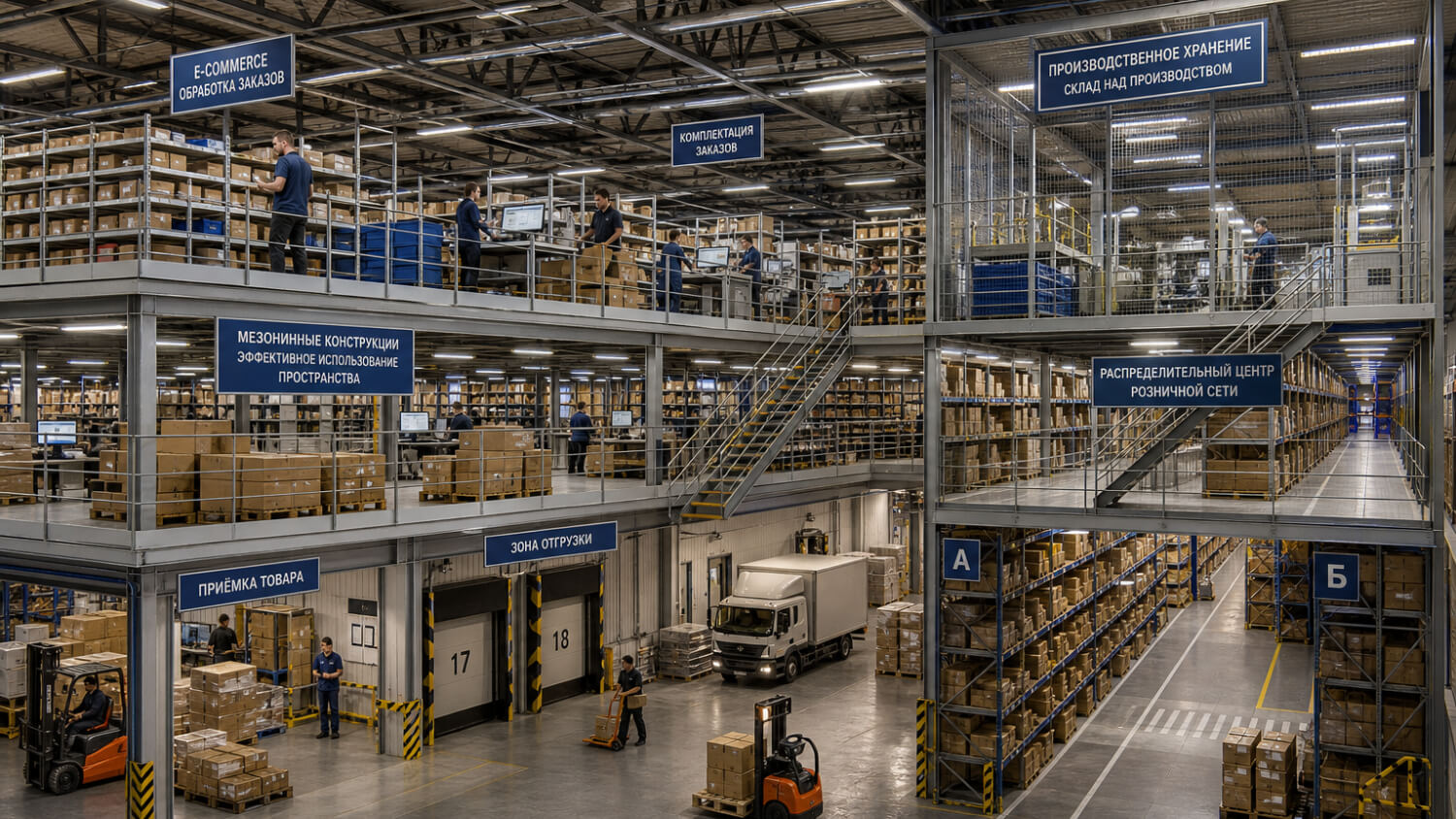

Логистические центры и склады
Основная сфера применения — складская логистика. Здесь конструкции решают сразу несколько задач: хранение товаров, организация зон комплектации, оптимизация маршрутов перемещения.
На распределительных складах верхние ярусы используют для хранения товаров с низкой оборачиваемостью — сезонных запасов, резервных партий, архивных документов. Нижний уровень отдают под активные зоны — приемку, отгрузку, обработку заказов. Такое зонирование повышает пропускную способность склада без расширения площади.
Зона мезонина часто становится местом для комплектации интернет-заказов. Сотрудники работают на верхних ярусах, собирая товары из разных ячеек. Система WMS управляет маршрутами, сокращая время на поиск и отборку.
Производственные предприятия
На заводах и фабриках мезонины используют для хранения сырья, комплектующих, готовой продукции. Но это не единственное применение. Конструкции монтируют прямо над производственными линиями, экономя площадь цеха.
На верхних ярусах организуют склады расходных материалов — упаковки, этикеток, запасных частей. Персонал спускает нужные позиции по необходимости. Это исключает простои оборудования из-за нехватки материалов.
Мезонин на складе производственного предприятия — часто многофункциональная площадка. На одном ярусе хранят заготовки, на другом — готовые изделия, на третьем — располагают офис мастера или пункт контроля качества.
Розничная торговля
В розничной торговле конструкции применяют на распределительных складах и в гипермаркетах. В торговых залах верхние ярусы используют для хранения товарного запаса, который не помещается на стеллажах внизу.
В распределительных центрах сетевых ретейлеров мезонины значительно увеличивают вместимость. Товары поступают на нижний уровень, затем часть запаса поднимают на верхние ярусы. Это освобождает место для новых поставок.
Как выглядит мезонин на складе розничной сети — компактная многоярусная конструкция над зоной приемки или в проходах между стеллажами. Она не занимает дополнительную площадь, но добавляет сотни квадратных метров для хранения.
Специализированные объекты
Мезонины находят применение в отраслях с особыми требованиями к хранению:
- Архивы и библиотеки. Для хранения документов и книг используют конструкции с усиленными настилами. Конструкции позволяют разместить максимум материалов на минимальной площади. Доступ к каждой полке организован с обеих сторон.
- Фармацевтические склады. Здесь важна чистота и контроль климата. Конструкции из оцинкованной стали с гладкими поверхностями легко дезинфицировать. Настилы выбирают без щелей, чтобы исключить скопление пыли. На каждом ярусе поддерживают заданную температуру и влажность.
- Пищевые производства и склады. Применяют стеллажи из материалов, разрешенных для контакта с продуктами. Настилы— сплошные или решетчатые, с антискользящим покрытием. Конструкции устойчивы к влажности, перепадам температур, агрессивным средам.
- Склады опасных материалов. Для хранения химикатов, легковоспламеняющихся жидкостей, газов используют стеллажи с усиленной пожарной защитой. Огнестойкие покрытия, автоматическое пожаротушение, системы вентиляции— обязательные элементы.
Здесь мезонин не только конструкция хранения, но и часть системы безопасности объекта.
Организация офисных и бытовых помещений на производстве
Часто на производстве не хватает места для административных и бытовых помещений. Строить отдельное здание дорого. Арендовать офис рядом — неудобно. Решение — мезонин над производственным цехом или складом.
На верхнем ярусе монтируют офисные кабинеты, переговорные, комнаты отдыха для персонала. Нижний уровень используют для хранения или производства. Такое размещение экономит площадь, сокращает время на перемещение между рабочими зонами.
Конструкцию проектируют с учетом требований к офисам: звукоизоляция, вентиляция, естественное освещение (если позволяют окна), системы кондиционирования. Настил выбирают фанерный или из ДСП — он не шумит при ходьбе, создает комфортную рабочую атмосферу.
Зона мезонина на складе – это часто место для организации бытовок: гардеробных, душевых, столовых. Персонал работает рядом с производством, не тратя время на переходы.
Критерии выбора оптимальной конфигурации мезонина
Выбор мезонина — ответственное решение. От него зависят эффективность использования пространства, безопасность персонала, срок окупаемости вложений.
Грузопоток и типы товаров. Первое, что анализируют при выборе, — характеристика грузов. Вес, габариты, способ упаковки определяют нагрузку на перекрытия и тип настила. Для тяжелых палет (до 1 тыс. кг) выбирают стационарные конструкции с усиленным каркасом и металлическим настилом. Для легких коробов или документов подойдут мобильные версии с фанерным покрытием.
Ассортимент влияет на конфигурацию ярусов. Если хранят продукцию разных размеров, выбирают регулируемую высоту полок. Для однотипных грузов (паллеты, короба) фиксируют стандартные параметры.
Высота помещения и состояние пола. Минимальная высота для установки — 4,5–5 метров. При меньших значениях конструкция становится неэффективной: проход под нижним ярусом ограничивает движение техники. Оптимальная высота — от 8 метров для двухъярусного мезонина.
Состояние пола — критический фактор. Бетонное основание должно быть ровным, без трещин, толщиной не менее 150 мм. Слабый пол не выдержит нагрузку от колонн. Если основание требует ремонта, затраты включают в общую смету.
Интеграция с существующим оборудованием. Стеллаж должен вписываться в технологические процессы склада. Учитывают расположение стеллажей, проходы для погрузчиков, зоны приемки и отгрузки. Конструкцию проектируют так, чтобы она не мешала движению техники и работе персонала.
Автоматизация — отдельный вопрос. Если планируют использовать подъемники, конвейеры или WMS-систему, конструкцию проектируют с учетом их установки. Закладывают места для крепления оборудования, прокладки кабелей, установки датчиков.
Мезонин на складе должен работать как часть единой логистической системы. Интеграция с существующим оборудованием — обязательное условие эффективности.
Бюджет и сроки окупаемости. Стоимость складывается из нескольких составляющих: проектирование, материалы, монтаж, дополнительное оборудование (лестницы, освещение, пожарная безопасность). Полная смета может превышать цену каркаса в 1,5–2 раза.
Окупаемость рассчитывают исходя из увеличения полезной площади и стоимости аренды или строительства дополнительных помещений. Для высокооборотных складов срок окупаемости — 6–12 месяцев. Для сезонного хранения — до 18 месяцев.
Экономия на проектировании или материалах недопустима. Дешевые конструкции быстрее изнашиваются, требуют ремонта, создают риски для персонала. Выбирают производителей с сертификатами и гарантией.
Перспективы развития бизнеса. При выборе учитывают не только текущие, но и будущие задачи. Если планируют расширение ассортимента или увеличение товарооборота, выбирают модульные конструкции. Их легко достраивать, добавлять ярусы, менять конфигурацию.
Мобильные мезонины — подойдут для арендуемых складов. При переезде конструкцию демонтируют и устанавливают на новом месте. Это сохраняет инвестиции и дает гибкость.
Зона мезонина должна быть спроектирована с запасом прочности. Каркас, настилы, крепления — все элементы выбирают с коэффициентом запаса 1,3–1,5. Это обеспечивает безопасность при пиковых нагрузках и продлевает срок службы.
Инженерный подход к выбору складского мезонина
При выборе конструкции важно оценивать не только стоимость металлокаркаса, но и всю систему эксплуатации: нагрузку на пол, тип грузов, схему перемещения персонала, пожарную безопасность, освещение, возможность установки подъемников и будущую модернизацию склада. Ошибка на этапе проектирования приводит к дорогим переделкам, простою склада и рискам для персонала.
Перед разработкой проекта специалисты «Техновика» анализируют высоту помещения, состояние бетонного основания, расположение колонн, ворот, инженерных сетей, стеллажей, зон приемки и отгрузки. Такой подход позволяет подобрать не просто конструкцию, а рабочее решение для конкретной логистической схемы.
Какие данные нужны для расчета мезонина
Чтобы рассчитать мезонин для склада, подрядчику нужно получить исходные данные по помещению, грузам и технологическим процессам. Чем точнее исходные данные, тем надежнее расчет стоимости, сроков и несущей способности конструкции.
| Что нужно предоставить | Зачем это нужно | На что влияет |
| План склада с размерами | понять доступную площадь, колонны, проходы, зоны погрузки | конфигурация ярусов, расположение колонн и лестниц |
| Высота помещения | проверить возможность установки одного или нескольких уровней | количество ярусов и полезная высота проходов |
| Состояние пола и толщина бетона | оценить способность основания воспринимать нагрузку от колонн | тип анкеров, необходимость усиления основания |
| Вес и габариты грузов | рассчитать нагрузку на настилы и несущий каркас | сечение балок, шаг колонн, тип настила |
| Схема складских потоков | учесть движение техники, персонала, зону приемки и отгрузки | безопасность, удобство эксплуатации, скорость операций |
| Требования к пожарной безопасности | согласовать решения по эвакуации, освещению, пожаротушению | стоимость проекта и возможность ввода в эксплуатацию |
Расчет нагрузки и безопасность эксплуатации
Нагрузка на мезонин складывается из веса хранимых товаров, настила, стеллажей, оборудования, персонала и динамических воздействий. Для складов с интенсивной работой важно закладывать запас прочности, потому что реальная эксплуатация часто отличается от расчетной: товар меняется, палеты перегружаются, маршруты техники перестраиваются.
Проект должен учитывать предельную равномерно распределенную нагрузку на квадратный метр, точечные нагрузки от оборудования, нагрузку на анкерные узлы и возможные горизонтальные воздействия. После монтажа конструкцию необходимо регулярно осматривать: проверять стойки, балки, крепления, настилы, ограждения, лестницы и зоны загрузки.
Для действующих складов особенно важна не только поставка мезонина, но и дальнейшее техническое сопровождение. «Техновик» выполняет техническое освидетельствование стеллажных и мезонинных конструкций, испытания, прочностные расчеты и помогает восстановить эксплуатационную документацию.
Типовые ошибки при заказе и эксплуатации мезонина
- Выбор конструкции только по цене без проверки расчетов и нагрузок.
- Отсутствие обследования пола и несущих элементов здания перед монтажом.
- Недооценка затрат на освещение, пожарную безопасность, лестницы, ограждения и подъемное оборудование.
- Проектирование без учета реальных маршрутов персонала, погрузчиков и зон комплектации.
- Использование конструкции для более тяжелых грузов, чем было предусмотрено проектом.
- Отсутствие регулярного технического осмотра после ввода конструкции в эксплуатацию.
Когда мезонин выгоднее переезда на новый склад
Мезонин особенно полезен, если склад достаточно высок, а компания испытывает дефицит площади для хранения, комплектации или размещения рабочих зон. В этом случае дополнительные ярусы позволяют увеличить полезную площадь без смены адреса, переезда товарных запасов, перестройки логистики и длительного простоя.
Экономический эффект нужно считать не только через стоимость конструкции. В расчет включают экономию аренды, сокращение перемещений, повышение плотности хранения, снижение времени комплектации, возможность разделить потоки товаров и персонала. Для складов с дорогой арендой и ограниченной площадью мезонин часто оказывается быстрее и дешевле, чем поиск нового помещения.
Как «Техновик» помогает при проектировании и внедрении мезонинных решений
«Техновик» работает со складской инфраструктурой комплексно: от инженерного анализа и подбора стеллажных систем до технического освидетельствования, испытаний и ремонта конструкций. Такой опыт важен при выборе мезонина, потому что конструкция должна быть не только вместительной, но и безопасной в ежедневной эксплуатации.
Мы можем помочь оценить помещение, определить допустимые нагрузки, подобрать тип конструкции, подготовить техническое задание, рассчитать светотехнические решения, предусмотреть безопасные зоны доступа и загрузки, а также организовать дальнейший контроль состояния конструкции после монтажа.
Частые вопросы о складских мезонинах
Можно ли установить мезонин на действующем складе без остановки работы?
Да, во многих случаях монтаж выполняют поэтапно, в ночные смены или выходные. Но график зависит от площади, высоты, нагрузки, требований безопасности и особенностей складских потоков.
Нужен ли отдельный проект на мезонин?
Да. Мезонин воспринимает значительные нагрузки, поэтому требуется расчет несущих элементов, настилов, креплений, лестниц, ограждений и зон загрузки.
Какая высота склада нужна для установки мезонина?
Минимально обычно рассматривают помещения от 4,5–5 метров, но для удобной двухъярусной системы чаще требуется высота от 7–8 метров.
Можно ли использовать мезонин для комплектации заказов?
Да. На верхних ярусах часто организуют зоны комплектации, упаковки, маркировки, хранения мелкоштучных товаров и сезонных запасов.
Как понять, выдержит ли пол нагрузку?
Нужно проверить толщину и состояние бетонного основания, наличие трещин, перепадов и фактическую несущую способность. При необходимости выполняют инженерное обследование.
Что проверять после монтажа?
Нужно контролировать состояние колонн, балок, настилов, анкеров, ограждений, лестниц, подъемников и мест загрузки. Для безопасной эксплуатации важно проводить регулярные осмотры и техническое освидетельствование.
Короткий чек-лист перед заказом мезонина
- Проверьте высоту склада и возможность безопасной работы на каждом ярусе.
- Оцените состояние пола и допустимую нагрузку на основание.
- Определите тип грузов, вес, габариты и способ обработки.
- Продумайте маршруты персонала, техники, подъемников и эвакуации.
- Заложите в бюджет освещение, ограждения, лестницы, пожарную безопасность и обслуживание.
- Проверьте, кто будет отвечать за проектирование, монтаж и дальнейшее техническое состояние конструкции.
Заключение
Складской мезонин — эффективный инструмент для оптимизации пространства. Конструкция увеличивает полезную площадь в 1,5–2 раза без расширения здания. Это инженерное сооружение, которое проектируют с учетом нагрузок, требований безопасности, особенностей помещения. Конструкции различаются по способу установки, назначению, способу интеграции. Преимущества мезонинов: экономия пространства, быстрая окупаемость (6–18 месяцев), модульность, безопасность. Недостатки: ограничения по высоте, требования к пожарной безопасности, затраты на проектирование и оборудование.
Мезонин на складе — инвестиция в эффективность бизнеса. При грамотном подходе сооружение служит десятилетиями.
