Склад — это сложный логистический механизм, где каждый сантиметр пространства должен работать на эффективность бизнеса. От того, как организовано размещение стеллажей на складе, зависит вместимость, скорость обработки грузов, безопасность сотрудников, сохранность товара. Ошибки в планировке могут привести к лишним пробегам техники, повреждению стеллажей, конфликтам с инженерными системами здания и дорогой переделке уже после монтажа.
В этой статье разберем правила, проектирования и расстановки стеллажей на складе — требования нормативных документов, расстояние между складскими стеллажами, рабочие коридоры для техники, зазоры до стен, колонн, особенности анкерного крепления, деформационные швы пола, а также требования пожарной безопасности.
Почему планировка стеллажей влияет на эффективность и безопасность склада
Влияние на логистику
Правильно спроектированная схема расположения стеллажей на складе сокращает маршруты погрузчиков, комплектовщиков, уменьшает количество встречных потоков, позволяет рационально разместить быстро- и медленнооборачиваемые товары. Для склада важно не просто получить максимальное число палетомест, а обеспечить пропускную способность всех связанных процессов — приемки, размещения, пополнения, отбора и отгрузки.
Безопасность персонала и сохранность оборудования
Ошибки при размещении стеллажей на складе создают дополнительные риски — техника вынуждена маневрировать с минимальными зазорами, выступающие грузы оказываются близко к колоннам и стенам, стойки стеллажей попадают в зоны интенсивного движения. Поэтому нормативные расстояния — это только отправная точка. Фактическая схема должна учитывать габариты груза, техники, интенсивность операций, реальные особенности здания. Соблюдение расстояния между стеллажами на складе снижает риск ударных воздействий, повышает устойчивость логистического процесса.
Нормативная и эксплуатационная ответственность
Требования к складскому оборудованию формируются не одним документом. Для конкретного объекта необходимо учитывать применимые ГОСТы на стеллажи, эксплуатационную документацию изготовителя, проектную документацию склада, требования пожарной безопасности, охраны труда, другие обязательные нормы. Поэтому расстояния между стеллажами нельзя назначать по одной универсальной таблице без привязки к типу стеллажа, а также условиям эксплуатации. Грамотное размещение стеллажей в складских помещениях должно подтверждаться проектом, исходными данными.
Нормативная база — какие документы действительно важны
Без понимания области применения нормативных документов невозможно корректно рассчитать расстояние между стеллажами на складе и оценить безопасность планировки.
Для стальных сборно-разборных палетных, набивных и консольных стеллажей одним из основных документов является ГОСТ Р 55525-2017 «Складское оборудование. Стеллажи сборно-разборные. Общие технические условия». Стандарт определяет требования к конструкции, параметрам, монтажу, эксплуатации таких систем, включая технологические зазоры, понятие ширины рабочего коридора Ast.
Для полочных стеллажей применяется ГОСТ Р 57381-2017 «Складское оборудование. Стеллажи полочные. Общие технические условия». Он отдельно регулирует полочные системы, в том числе требования к монтажу, эксплуатации, рабочему коридору и анкерному креплению.
Кроме того, требования к стеллажам в складских помещениях необходимо рассматривать вместе с проектом пожарной защиты объекта, применимыми СП, правилами охраны труда, документацией на используемую складскую технику и паспортом конкретной стеллажной системы.
Важно: наличие в статье конкретной цифры не означает, что она автоматически применима к любому складу. Если изготовитель стеллажей, проект склада или паспорт техники устанавливает более жесткое требование, использовать нужно именно его.
Что проверить до начала проектирования
Создание эффективного плана расстановки стеллажей на складе начинается не с нанесения рядов на чертеж, а со сбора исходных данных. В англоязычной инженерной практике планирования складов используется тот же принцип — сначала фиксируют ограничения здания, параметры груза и техники, а уже затем оптимизируют плотность хранения.

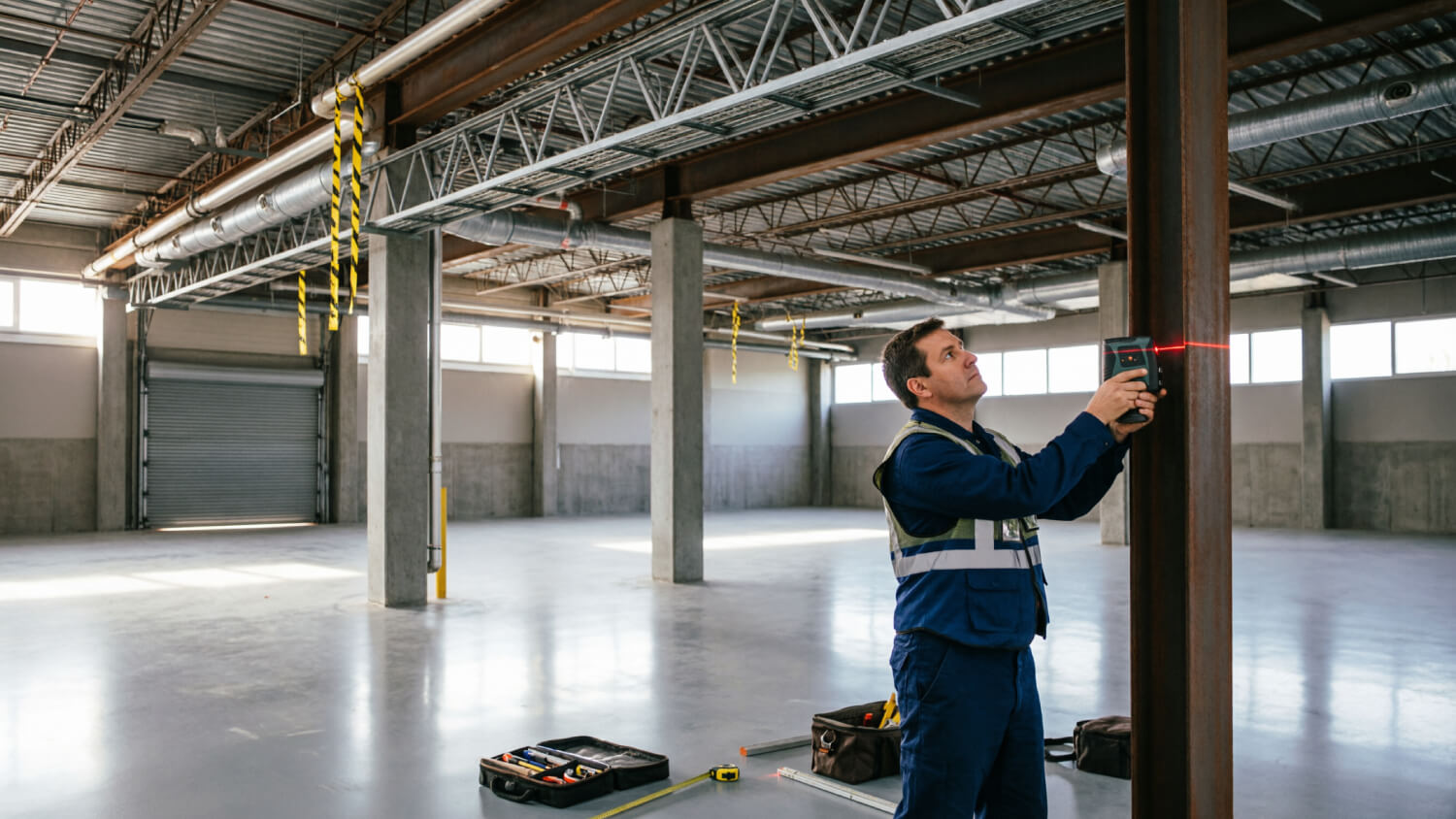

1. Геометрия здания и фактические замеры
Проверяем:
- фактические размеры помещения, отметки пола;
- колонны, стены, пилоны, базы колонн, ворота, двери и лестницы;
- приямки, люки, рампы, другие строительные элементы;
- высота до конструкций покрытия, ферм, инженерных коммуникаций.
Проектировать только по старому архитектурному плану рискованно — положение колонн, ворот или коммуникаций на объекте может отличаться от чертежа.
2. Конструкция и состояние пола
Проверяем:
- допустимая нагрузка на пол, характеристики бетонной плиты;
- толщина плиты, наличие упрочненного верхнего слоя;
- расположение деформационных, температурно-усадочных, технологических швов;
- скрытые коммуникации, гидроизоляция, системы обогрева, иные элементы в зоне сверления.
3. Характеристики грузов
Определяем:
- тип и размеры поддона;
- максимальная масса палеты с грузом;
- высота, устойчивость, возможный свес груза;
- оборачиваемость и количество SKU;
- требуемый принцип отбора — FIFO, LIFO или прямой доступ.
4. Параметры складской техники
Для корректного размещению стеллажей на складе недостаточно знать только ширину погрузчика. Требуются паспортные характеристики конкретной модели техники — габариты с грузом, радиус поворота, длина до спинки вил, высота подъема, рабочие зазоры и Ast. Эти данные влияют на ширину рабочего коридора.
5. Инженерные и противопожарные системы
Проверяем:
- спринклерные трубопроводы, оросители;
- системы дымоудаления и вентиляции;
- осветительные приборы;
- кабельные трассы, трубопроводы;
- пожарные шкафы, электрощиты, оборудование, доступ к которому должен сохраняться.
Зонирование склада и выбор принципиальной схемы
До разработки плана расстановки стеллажей склад делят на функциональные зоны — приемка, основное хранение, пополнение, комплектация, отгрузка, возвраты, брак, временное хранение. Границы этих зон должны учитывать грузопотоки, чтобы палеты не накапливались в рабочих или эвакуационных проходах.
Ходовые позиции целесообразно размещать ближе к зонам комплектации или отгрузки, а резервный запас — так, чтобы его пополнение не конфликтовало с основным потоком отбора. После этого разрабатывают несколько вариантов плана расстановки стеллажей и сравнивают их не только по количеству палетомест, но также по длине маршрутов, числу конфликтных точек, удобству работы техники.
Тип стеллажной системы и влияние на планировку
Выбор системы хранения определяет требования к ширине проходов, расстоянию между стеллажами и логике обработки грузов.
Фронтальные палетные стеллажи
Обеспечивают прямой доступ к каждой палете, подходят для широкого ассортимента. Рабочий коридор определяется конкретной штабелирующей техникой. Для широкопроходной системы ГОСТ Р 55525 дополнительно предусматривает безопасные зазоры между выступающими краями груза, габаритом техники с грузом.
Набивные (глубинные) стеллажи
Позволяют повысить плотность хранения за счет уменьшения числа рабочих коридоров. При этом техника заезжает внутрь канала, поэтому особое значение имеют зазоры между рамами, поддонами, грузонесущими направляющими и габаритом погрузчика. Нельзя назначать расстояние между стеллажами в складских помещениях для глубинной системы по нормативам фронтального хранения.
Консольные стеллажи
Используются для длинномерных грузов. При проектировании учитываются длина груза, его свес, количество консолей, схема приложения нагрузки и пространство, необходимое технике для разворота с длинномерным изделием.
Полочные стеллажи и мезонинные системы
Для полочных стеллажей ширину рабочего коридора определяет заказчик на стадии технического задания с учетом действующих нормативов конкретного объекта. Для многоуровневых систем дополнительно необходимо учитывать лестницы, проходы, ограждения, эвакуационные решения, нагрузки на пол и требования проекта.
Нормативы расстояний при размещении стеллажей
Именно на этом этапе определяется расстояние между стеллажами на складе, но оно складывается из нескольких разных параметров — технологических зазоров внутри ячейки, рабочего коридора для техники, расстояний до здания, инженерных систем, а также пожарных и эвакуационных требований.
Технологические зазоры внутри палетного стеллажа
ГОСТ Р 55525 устанавливает горизонтальные и вертикальные зазоры для размещения грузов в секции. Для широкопроходной системы горизонтальные зазоры между грузом или поддоном и стойками, а также между соседними грузами зависят от высоты уровня хранения. В типовой области до 12 м большинство горизонтальных зазоров составляет 75 мм; вертикальный зазор Y3 увеличивается с высотой хранения. Эти значения относятся именно к параметрам размещения груза в стеллаже, не являются шириной рабочего прохода.
Расстояние между тыльными сторонами спаренных рядов
Для спаренных фронтальных рядов важно обеспечить расчетный зазор между палетами и грузами в глубину. ГОСТ Р 55525 задает Z1 как минимальное расстояние между грузами либо поддонами, связывает его со свесом поддонов. Поэтому фиксированное правило «оставить 100 мм между рамами» может быть недостаточным — проектировать следует по фактическому свесу палеты, глубине рамы, расположению груза.
Расстояние от стеллажей до стен и конструкций здания
Для фронтальных стеллажей ГОСТ Р 55525 предусматривает параметр Z3 — расстояние от грузов и стеллажной системы до стен здания, коммуникаций, других посторонних объектов. Его значение — не менее 150 мм; при необходимости оно согласовывается с заказчиком.
Однако 150 мм нельзя воспринимать как универсальное расстояние, достаточное для любого случая. В проекте дополнительно учитывают:
- свес палеты, фактический габарит груза;
- колонны, стены, пилоны, базы строительных конструкций;
- трубопроводы, воздуховоды, кабельные трассы, другое оборудование;
- доступ для осмотра, ремонта и обслуживания;
- возможные отклонения, деформации стеллажной системы;
- требования проекта пожарной защиты, изготовителя стеллажей.
При эксплуатации груз не должен соприкасаться со стенами, потолком, балками, полками верхнего уровня или другими конструкциями. Поэтому контролируется не только положение стойки, но также максимальный габарит груза.
Рабочие коридоры и Ast — как правильно определять ширину проезда
Ширина проходов — один из главных параметров, определяющих расстояние между стеллажами на складе. Универсальной формулы вида «ширина погрузчика плюс фиксированный запас» недостаточно.
ГОСТ Р 55525 использует термин Ast — ширина рабочего коридора: минимальное расстояние между металлоконструкцией стеллажей или выступающими частями груза (либо элементами здания), необходимое для эксплуатации конкретной штабелирующей техникой.
Для широкопроходной системы техника выполняет поворот на 90° при установке или снятии груза. Для узкопроходной системы поворачивается грузозахватный орган, поэтому Ast может быть меньше. Фактическое значение берут из технической документации конкретной модели погрузчика, штабелера или ричтрака, проверяют с учетом размера палеты и груза.
Поэтому расстояние между стеллажами должно определяться после выбора техники, а не наоборот. Если техника на объекте еще не определена, в проекте необходимо зафиксировать расчетные характеристики, которым она должна соответствовать.
Магистральные и поперечные проезды
Помимо рабочих коридоров между рядами, склад нуждается в магистральных, поперечных проездах. Их задача — связать зоны приемки, хранения, комплектации, отгрузки, сократить тупиковые маршруты, а также уменьшить количество конфликтов встречного движения. В англоязычных руководствах по планировке складов отдельно рекомендуется анализировать длину стеллажных рядов, необходимость поперечных проходов, чтобы не заставлять технику объезжать длинные блоки хранения.
Пол, подпятники и деформационные швы
Положение стоек на плане нельзя определять без учета конструкции пола. Подпятник передает концентрированную нагрузку от стойки на бетонную плиту, а анкерное крепление обеспечивает расчетную связь стеллажа с основанием.
Почему подпятник не должен попадать на деформационный шов
Подпятник стойки следует размещать на целостном участке бетонной плиты. Нежелательно располагать его непосредственно на деформационном, температурно-усадочном или ином шве либо так, чтобы шов пересекал площадь опирания подпятника. Шов является границей участков пола, которые могут иметь взаимные перемещения; такое положение усложняет равномерную передачу нагрузки и корректное анкерное крепление.
Анкерение в шов и рядом с ним
Анкер нельзя устанавливать непосредственно в деформационный шов. Также не следует назначать отверстие под анкер произвольно в непосредственной близости от края шва. В международной практике производителей крепежа и отраслевых организаций шов консервативно рассматривают как край бетонного основания: при недостаточном расстоянии возрастает риск растрескивания или откалывания бетона.
Минимально допустимое расстояние от анкера до шва не задается одной универсальной цифрой. Оно зависит от типа и диаметра анкера, глубины заделки, прочности, а также состояния бетона, направления нагрузки, толщины плиты, армирования, требований производителя конкретной анкерной системы.
Если проектная линия рамы попадает на шов, положение стойки следует скорректировать на стадии проектирования. После монтажа такой перенос может потребовать изменения длины секции или всего ряда. Перед сверлением нужно проверить скрытые коммуникации и другие элементы, которые могут препятствовать установке анкера.
ГОСТ Р 57381 прямо указывает, что конструкция пола должна обеспечивать возможность установки анкеров в соответствии с требованиями изготовителя, отсутствие скрытых инженерных коммуникаций, гидроизоляции, других препятствий. Аналогичный инженерный принцип необходимо использовать и при проектировании других стеллажных систем.
Колонны здания и другие препятствия
Колонная сетка часто определяет реальную вместимость склада сильнее, чем площадь помещения. Ошибка в несколько сантиметров может привести к тому, что стойка или подпятник окажутся на базе колонны, стеллажный ряд придется сдвигать, а рабочий коридор станет уже расчетного.
- не допускайте случайного наложения подпятника стойки на базу колонны или ее фундаментный элемент;
- учитывайте максимальный габарит груза относительно колонны, а не только габарит рамы;
- колонны, расположенные в транспортных зонах, защищайте от ударов складской техники;
- не подрезайте стойки, балки, раскосы или другие элементы стеллажа на объекте для обхода колонн;
- если препятствие требует изменения конфигурации стеллажа, решение должно быть согласовано с изготовителем или подтверждено расчетом несущей способности.
Грузоподъемность, конфигурация и эксплуатационные нагрузки
Грузоподъемность стеллажа нельзя определять по усредненному диапазону «килограммов на ярус». Допустимые нагрузки устанавливаются изготовителем, зависят от профилей стоек и балок, высоты первого уровня, шага ярусов, количества секций, схемы связей, анкеровки, других параметров.
В проекте необходимо учитывать массу палеты с товаром, нагрузку на уровень хранения, нагрузку на секцию и раму, а также реальные габариты грузов. К складским стеллажам требования по грузоподъемности должны применяться на протяжении всего срока эксплуатации, а не только при вводе системы в работу.
Любое изменение конфигурации — перестановка балок, изменение высоты уровней, удаление связей или объединение секций — способно изменить несущую способность. Такие изменения согласовывают с изготовителем либо обосновывают расчетом.

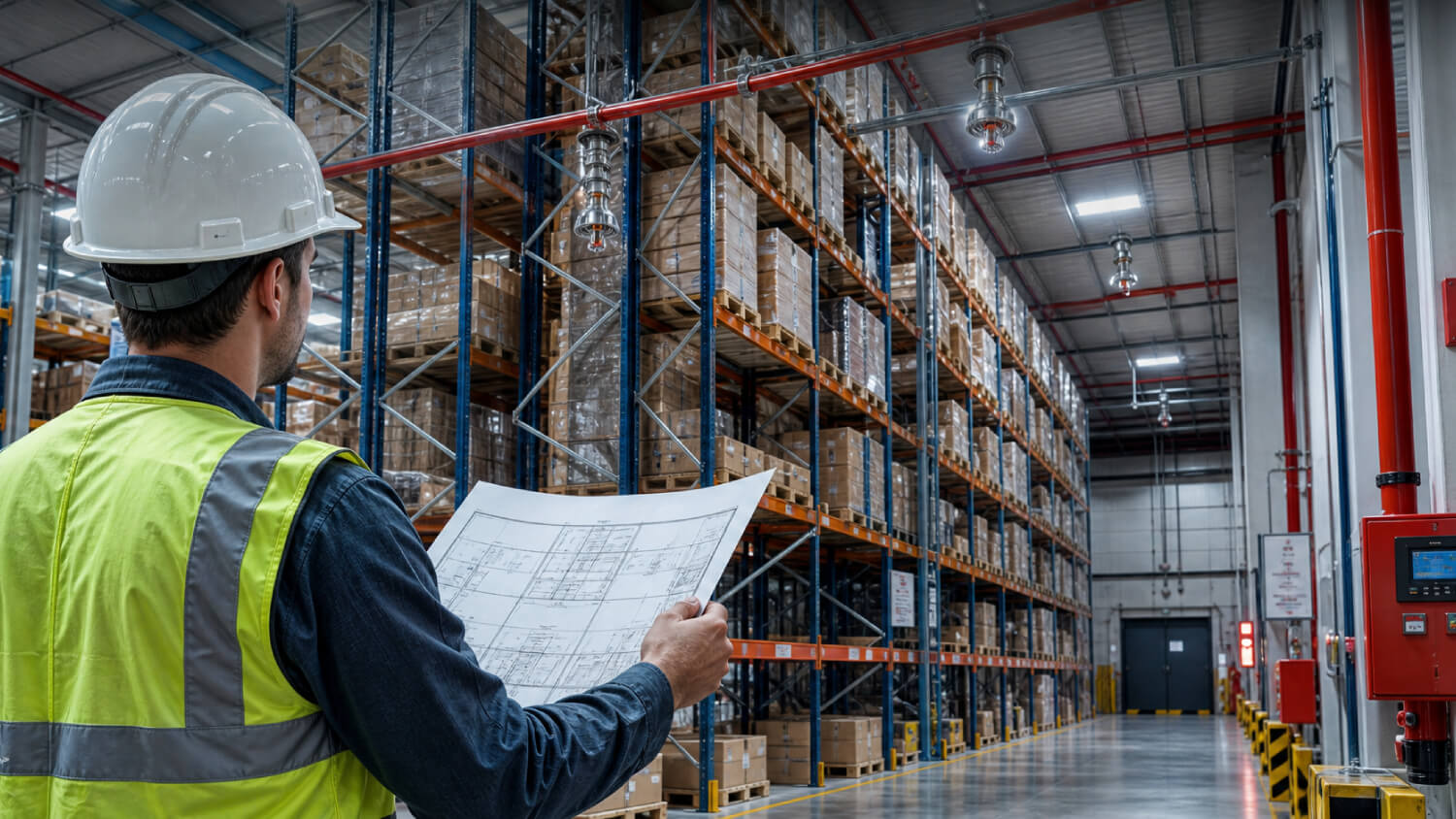

Пожарная безопасность и высотное хранение
Пожарные требования нельзя свести к одной универсальной высоте или одному расстоянию. Они зависят от категории помещения, типа и пожарной опасности хранимых материалов, геометрии здания, высоты, способа хранения, характеристик автоматической установки пожаротушения и проектных решений объекта.
Стеллажное хранение выше 5,5 м часто рассматривается в специальных требованиях к проектированию противопожарной защиты, однако сама по себе отметка 5,5 м не означает автоматически одинаковый набор мер для каждого склада.
Высота стеллажей на складе по пожарной безопасности должна определяться не отдельной таблицей из интернета, а проектом пожарной защиты, действующими нормативными документами, применимыми к конкретному объекту. Расположение оросителей, необходимость внутристеллажного пожаротушения, свободные расстояния до спринклеров, поперечные проходы и другие решения определяются проектом АУПТ и характеристиками хранимой продукции.
Стеллажное хранение выше 5,5 м требует особенно тщательной увязки стеллажного проекта с системой пожаротушения, конструкциями здания. Нельзя после монтажа произвольно поднимать верхние уровни хранения, перекрывать оросители грузом или изменять конфигурацию стеллажей без проверки влияния на пожарную безопасность.
На складах со стеллажным хранением выше 5,5 м проектировщик должен оценивать фактическую высоту складирования, размеры и расположение грузов, зоны орошения, поперечные и продольные каналы, а также доступ к противопожарному оборудованию. Конкретные решения принимаются проектной организацией по действующим нормам.
Особые грузы — когда общих правил недостаточно
Размещение стеллажей в складских помещениях для ГСМ, лакокрасочных материалов, шин, аккумуляторов, архивных фондов и других специальных категорий нельзя проектировать только по общим рекомендациям для палетного склада. Необходимо учитывать специальные нормы для конкретного типа продукции и объекта.
Для каждого типа груза расстояние между стеллажами может изменяться из-за требований к пожарной безопасности, вентиляции, доступу персонала, способу погрузки и размерам транспортируемых единиц. Поэтому универсальные цифры без ссылки на конкретный норматив лучше не использовать.
Размещение стеллажей в складских помещениях с опасными или специфическими грузами должно быть увязано с технологическим заданием, проектом пожарной защиты и эксплуатационными регламентами организации.
WMS, адресное хранение и визуальная навигация
Цифровые инструменты не заменяют инженерное проектирование, но помогают проверить эффективность будущей схемы. WMS и имитационное моделирование позволяют оценивать маршруты, зоны заторов, загрузку участков приемки, отгрузки. Адресная система хранения задает однозначное местоположение каждой ячейки, а разметка пола, навигационные таблички делают движение техники, а также персонала предсказуемым.
Хорошо настроенный план расстановки стеллажей на складе должен быть согласован с логикой адресного хранения еще до запуска объекта — после монтажа перенос рядов, изменение нумерации обходятся значительно дороже.
Запас на развитие склада
Проектировать склад только под текущую номенклатуру — короткий горизонт. Еще при разработке плана расстановки стеллажей полезно проверить сценарии роста — появление новых типов палет, изменение средней массы груза, переход на другую технику, автоматизацию части операций, увеличение высоты хранения или расширение зон комплектации.
Такой подход позволяет сохранить основные транспортные коридоры и инженерную инфраструктуру даже при изменении технологии склада.
Типичные ошибки при планировке и монтаже
1. Сначала рисуют стеллажи, потом выбирают технику
Если параметры погрузчика неизвестны, проектный рабочий коридор оказывается условным. После закупки техники может выясниться, что ее Ast больше заложенного. Правильная последовательность — определить технологию обработки, выбрать расчетные параметры техники и только затем завершать план расстановки стеллажей.
2. Ориентируются только на габарит рамы
В реальной эксплуатации за пределы рамы выступают палета и груз. Поэтому проектирование по металлоконструкции без учета свесов создает риск контакта со стенами, колоннами, соседними палетами.
3. Не учитывают швы пола
Ряд красиво помещается на плане, но подпятник попадает на деформационный шов, а анкер — слишком близко к его краю. Исправление после монтажа требует переноса рам и повторного сверления. Схема швов должна быть входным документом для проекта.
4. Переуплотняют склад
Расстановка стеллажей на складе должна обеспечивать не только максимальную вместимость, но также рабочую пропускную способность. Слишком узкие или слишком длинные проходы увеличивают время маневров, количество конфликтов техники, риск ударов по стеллажам.
5. Забывают зоны временного хранения
Если для возвратов, брака, палет на проверке и временно размещаемых грузов нет специально выделенных мест, они быстро занимают проходы. Поэтому такие зоны закладывают уже на этапе размещения стеллажей на складе.
6. Самовольно меняют конфигурацию после запуска
Перестановка балок, удаление связей, увеличение высоты хранения или изменение нагрузки могут сделать первоначальные расчетные параметры недействительными. Любое существенное изменение нужно оценивать до выполнения работ.
Практический чек-лист перед утверждением планировки
Проверяем:
- выполнены фактические обмеры здания;
- на план нанесены колонны, базы колонн, стены, ворота, инженерные коммуникации;
- получены данные по бетонной плите и расположению деформационных швов;
- проверено, что подпятники не попадают на швы, проблемные зоны пола;
- для анкеров определены допустимые зоны установки с учетом конкретной анкерной системы;
- известны габариты палет, грузов, возможные свесы;
- определены паспортные параметры складской техники и Ast;
- проверены технологические зазоры внутри стеллажей;
- проверены расстояния до стен, колонн, других препятствий;
- планировка увязана с системами пожаротушения, вентиляции и освещения;
- предусмотрены магистральные, поперечные проезды;
- предусмотрены зоны приемки, отгрузки, возвратов, брака и временного хранения;
- проверена возможность будущего изменения технологии склада без критической переделки.

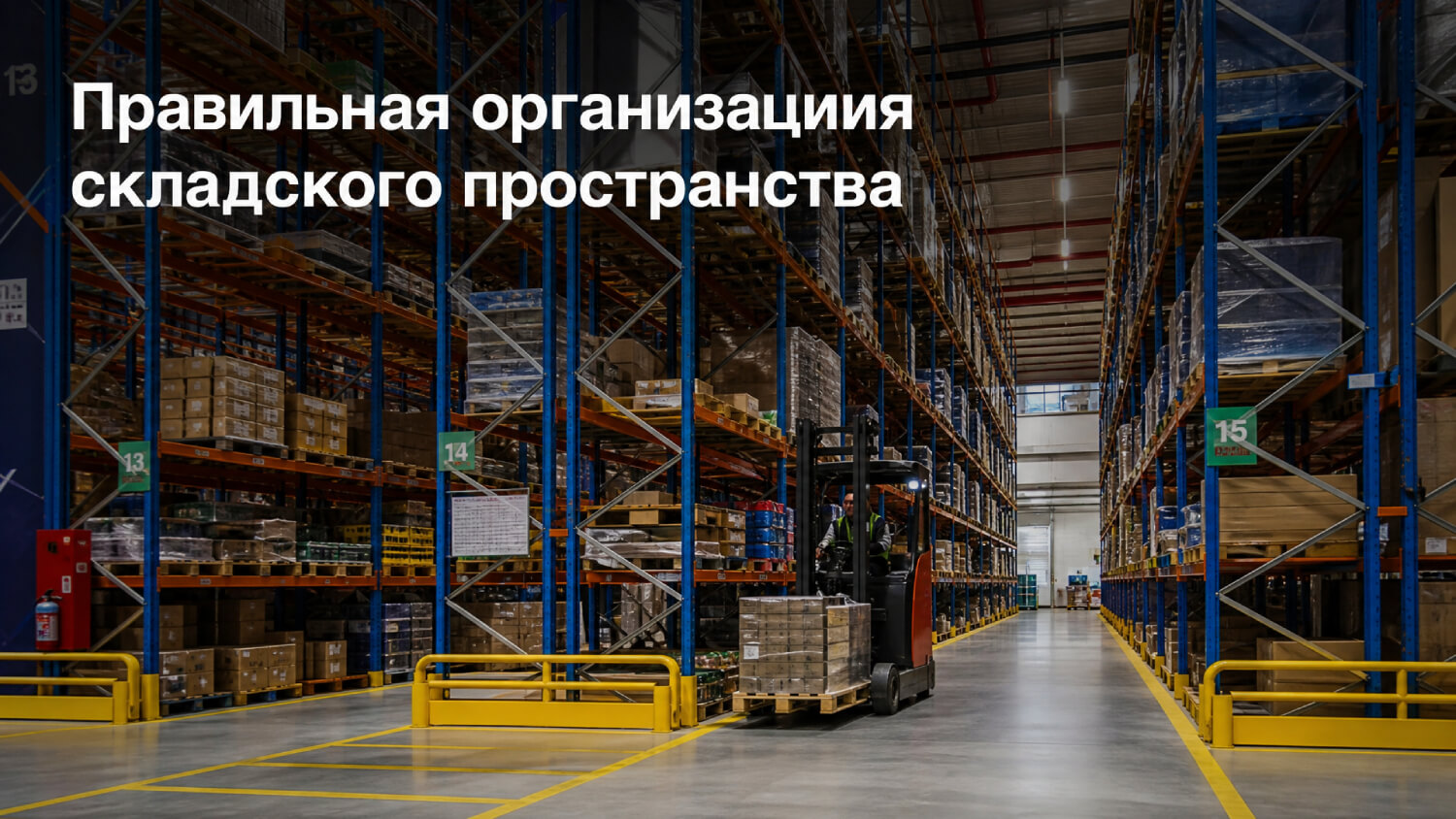

Заключение
Правильная организация складского пространства — это инженерная задача, в которой должны одновременно учитываться стеллажи, груз, техника, бетонный пол, конструкции здания, пожарные системы и логистика. Соблюдение расстояния между стеллажами на складе важно, но само по себе не гарантирует безопасную работу — каждое расстояние должно иметь понятное назначение, быть подтверждено исходными данными проекта.
Особого внимания требуют объекты со стеллажным хранением выше 5,5 м, склады со специфическими грузами, узкопроходные системы, а также площадки со сложной геометрией пола, большим количеством деформационных швов. Все решения должны отвечать требованиям к стеллажам в складских помещениях, проектной документации и инструкциям изготовителей.
Пренебрежение правилами размещения стеллажей на складе приводит к дорогим переделкам и повышает риск повреждения оборудования. Поэтому перед монтажом целесообразно выполнить проектирование, проверить планировку по фактическим размерам объекта, а только после этого фиксировать положение рам и анкеров.
