Комплексный ремонт стеллажного оборудования: замена поврежденных балок, раскосов, крепежа и защитных элементов, а также инженерный ремонт поврежденных стоек с помощью системы РОБУСТО — собственной запатентованной разработки компании ТЕХНОВИК.

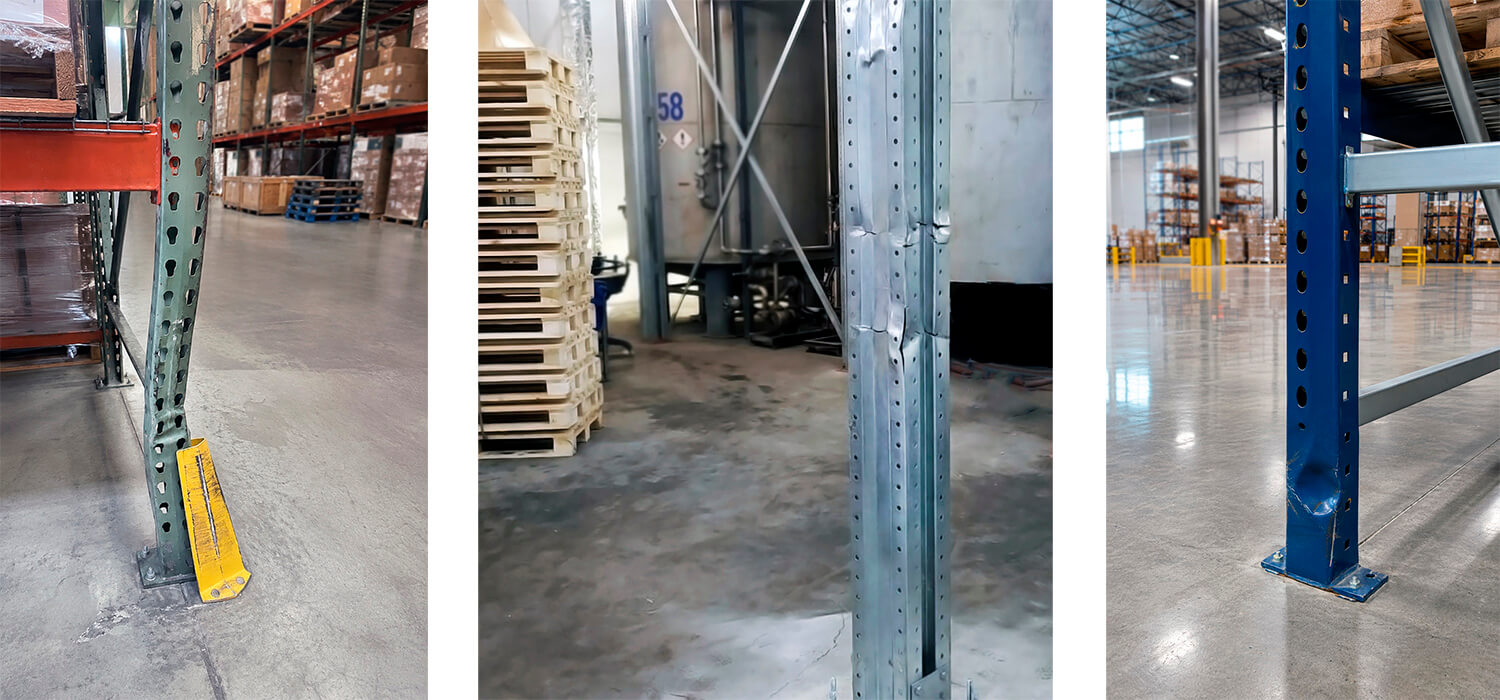

Почему повреждаются стеллажи и чем это грозит складу
Стеллажное оборудование эксплуатируется в условиях постоянного взаимодействия с погрузочной техникой, грузами. Наиболее опасны ударные воздействия, перегрузки, нарушения правил эксплуатации, повреждение защитных элементов, коррозия, изменения конфигурации без проверки несущей способности.
Основные причины повреждений:
- Удары погрузочной техники. Чаще всего страдает нижняя часть стоек со стороны рабочего коридора, а также балки, раскосы, защита.
- Перегрузки и несоответствие фактической нагрузки паспортным данным. Это может приводить к чрезмерным деформациям, снижению запаса несущей способности.
- Нарушения эксплуатации. Отсутствие фиксаторов, поврежденные анкера или частей системы анкерного крепления, некорректное размещение грузов, эксплуатация уже неисправных деталей.
- Коррозия, повреждения соединений, накопленные дефекты, которые не были своевременно выявлены, а значит не устранены.
Чем опасно игнорирование повреждений
- Потеря несущей способности. Поврежденная стойка или другая несущая часть может изменить расчетную работу рамы, снизить устойчивость конструкции.
- Риск обрушения или травмирования. Повреждение одной детали при неблагоприятном сочетании факторов может затронуть соседние секции, привести к тяжелым последствиям.
- Простой и внеплановые затраты. Чем позже выявлен дефект, тем больше зона разгрузки, объем работ, возможные потери от остановки части склада.
- Замечания при ПТО, внутренних аудитах или проверках. Эксплуатация оборудования с недопустимыми повреждениями требует принятия мер безопасности.
Поэтому неисправные элементы необходимо своевременно выявлять, заменять.
Как проводят ремонт стеллажей
Для балок, раскосов, фиксаторов, а также других сменных деталей работы выполняются путем замены поврежденной, на новую исправную. Для ремонта стоек компания «Техновик» применяет систему «Робусто».
Когда особенно актуальна система «Робусто»
Система позволяет локально восстановить поврежденный участок стойки без разборки всей рамы. Исправная часть сохраняется, а неисправный участок заменяется имплантом.
- Производитель стеллажей прекратил деятельность или нужный профиль снят с производства.
- Оригинальные комплектующие имеют длительный срок поставки, а склад не может надолго выводить оборудование из эксплуатации.
- Повреждение локальное, а значительная часть стойки и рамы остается в работоспособном состоянии.
- Необходимо минимизировать объем демонтажно-монтажных работ, зону временной разгрузки.
Применяется при повреждениях стойки высотой до 3 метров, если возможность ремонта подтверждена обследованием, инженерной проработкой.

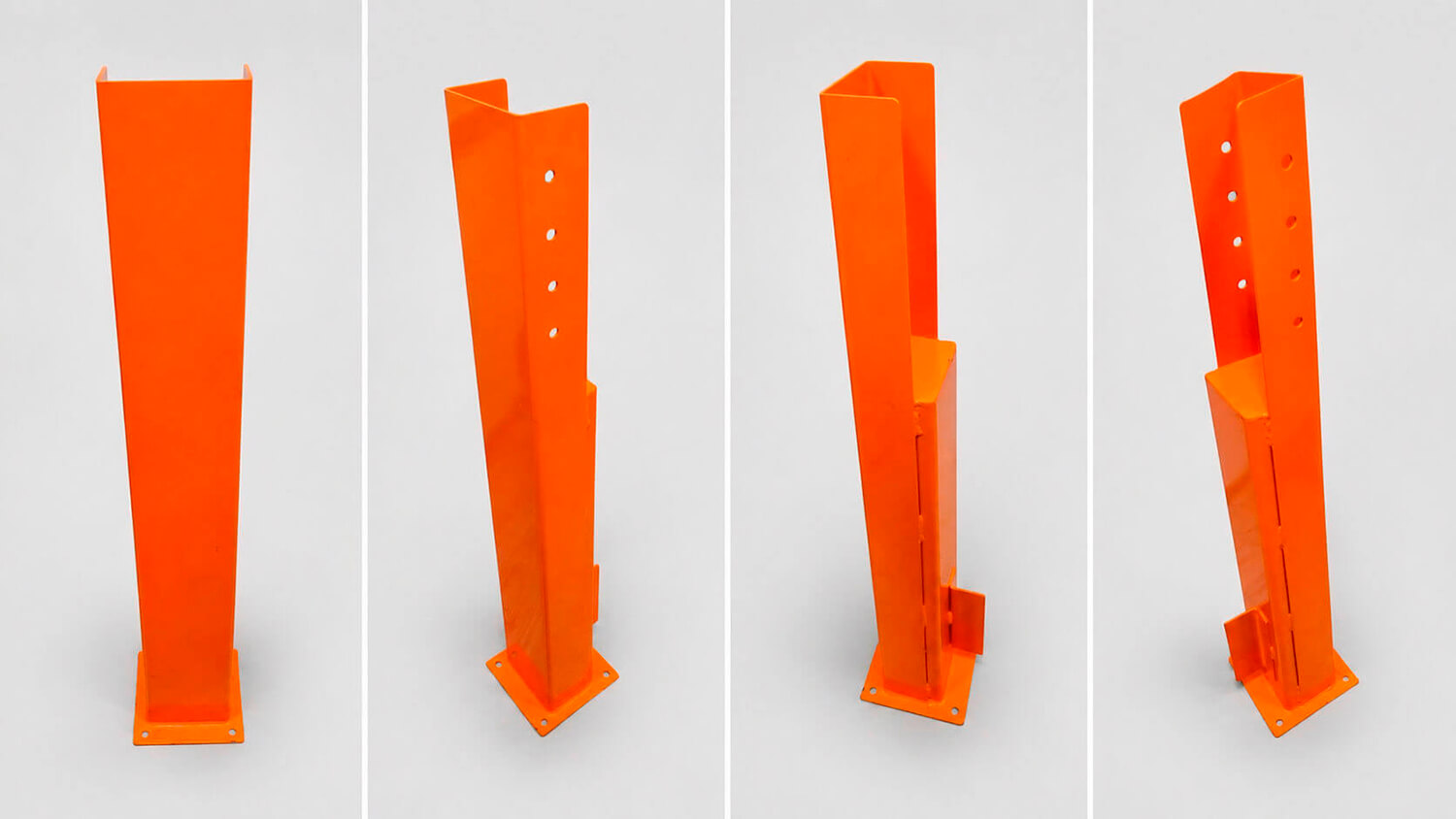

Система «Робусто» — запатентованная инженерная разработка компании «Техновик»

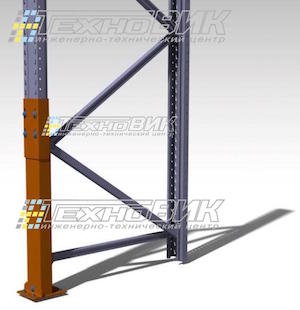

Это система локального восстановления поврежденных стоек стеллажного оборудования. Неисправный участок удаляется, а на его место устанавливается новый специально спроектированный ремонтный элемент, который включается в работу существующей рамы.
Как это работает
Неисправный участок разгружается, исключается из работы, затем удаляется. На его место устанавливается новая металлическая часть «Робусто» с предусмотренными проектом соединениями, креплением к основанию. Геометрия, сечение, соединения и параметры определяются с учетом конструкции конкретного стеллажа, действующих нагрузок. До изготовления обязательно выполняется прочностной расчет конкретной стеллажной конструкции заказчика, расчетная модель учитывает фактическую конфигурацию, нагрузки, работу составных частей рамы.
Почему «Робусто»
Это инженерный продукт компании «Техновик» для восстановления работоспособности стеллажа с сохранением исправной части рамы.
- Поврежденный участок удаляется, а затем заменяется новым расчетным элементом «Робусто», разработанным для конкретного типа стойки, конфигурации.
- Индивидуальная инженерная проработка. Учитываются геометрия профиля, толщина металла, конструкция рамы, расположение уровней хранения, нагрузки, система анкерного крепления, а также особенности соединений.
- Обязательный прочностной расчет. Всегда разрабатывается под конкретный тип стойки, конфигурацию стеллажа. До изготовления детали выполняется расчет установленной у заказчика конструкции по критериям прочности, устойчивости. За последние годы специалисты «Техновик» выполнили сотни таких расчетов для стеллажей различных типов, производителей — российских или зарубежных.
- Повреждение может иметь высоту до 3 метров. Это существенно увеличивает область ремонта по сравнению с нижней зоной. Не требуется разбирать всю раму. При восстановлении передней стойки достаточно снять передние балки в зоне устранения неисправностей; исправная часть рамы сохраняется.
- Снижается объем демонтажа, время вывода оборудования из эксплуатации по сравнению с полной заменой стойки или рамы.
- Быстрое производство и монтаж. Требуемое количество деталей может быть изготовлено в срок от 2 дней. Монтаж на объекте — от 1 дня в зависимости от объема работ, условий на складе.
Полный спектр ремонтных работ стеллажного оборудования:
Сервисная служба компании «Техновик» выполняет восстановление работоспособности стеллажного оборудования:
- ремонт стеллажа с помощью системы «Робусто»;
- замена поврежденных стоек на новые от производителя стеллажей;
- замена неисправных балок, диагоналей, раскосов, других сменных частей;
- замена и установка фиксаторов, крепежа, анкеров;
- устранение отклонений от вертикали, восстановление геометрии стеллажа;
- замена, а также установка защитных элементов, отбойников, ограждений.
Работы выполняются с фронтальными, набивными, консольными, полочными, мезонинными, мобильными, шаттловыми стеллажными системами, а также с отдельными секциями самонесущих складов (СНС) — в зависимости от конструкции оборудования, состава.
Стоимость ремонта
Стоимость зависит от типа стеллажного оборудования, количества, а также характера повреждений, геометрии профиля, высоты ремонтируемого участка, объема разгрузки. Точная смета формируется после анализа исходных данных, обследования.
| Вид работ | Стоимость |
| Выезд инженера и составление ведомости повреждений | Договорная |
| Замена балки / диагонали / раскоса | от 500 ₽ / шт. |
| Ремонт стойки системой «Робусто» | от 4 000 ₽ / шт. |
| Установка универсальной ремонтной балки «Титанит» | от 2 000 ₽ / шт. |
| Замена анкера | от 100 ₽ / шт. |
| Комплексный ремонт стеллажного оборудования | Индивидуально |
Этапы сотрудничества
Процесс организован так, чтобы обеспечить технически обоснованный ремонт, минимизировать простой складской зоны:
- Заявка и анализ исходных данных. Изучаем фотографии, паспорт, схемы, сведения о производителе, фактической конфигурации оборудования.
- Обследование на объекте. Выполняем осмотр, измеряем деформации, геометрию поврежденных деталей, фиксируем состояние соединений, анкеров, смежных участков.
- Ведомость повреждений и техническое решение. Определяем участки, требующие замены, а также зоны, для которых может применяться система «Робусто».
- Прочностной расчет, инженерная разработка «Робусто». До изготовления ремонтного элемента выполняем обмеры, прочностной расчет именно той конструкции и конфигурации, которая установлена у заказчика. По результатам расчета разрабатываем конструкцию детали под конкретный профиль, действующие нагрузки.
- Подготовка зоны. Поврежденные участки разгружаются в объеме, необходимом для безопасного выполнения ремонта. При этом учитываются требования ГОСТ Р 55525-2017 по разгрузке соседних секций.

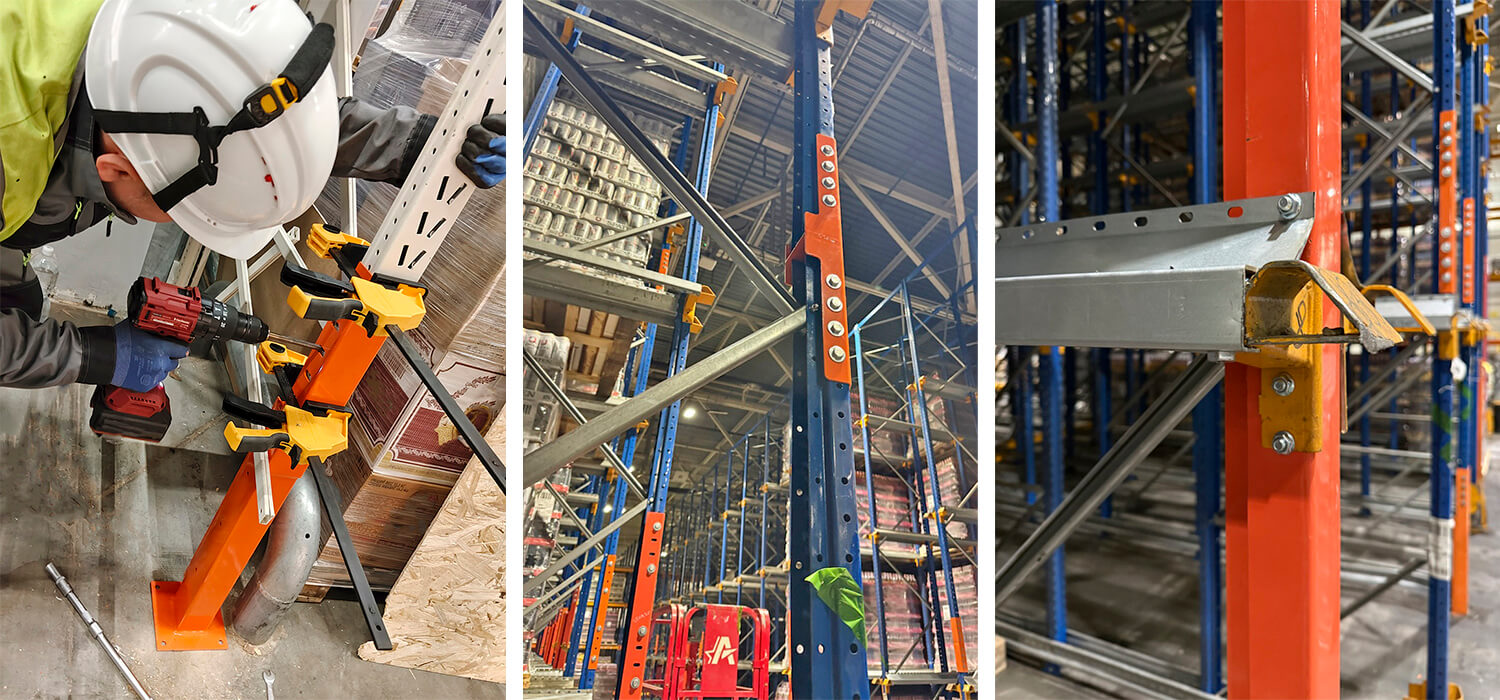

- Монтаж. Поврежденный участок удаляется, устанавливается новый элемент, выполняются предусмотренные проектом соединения, крепление к основанию.

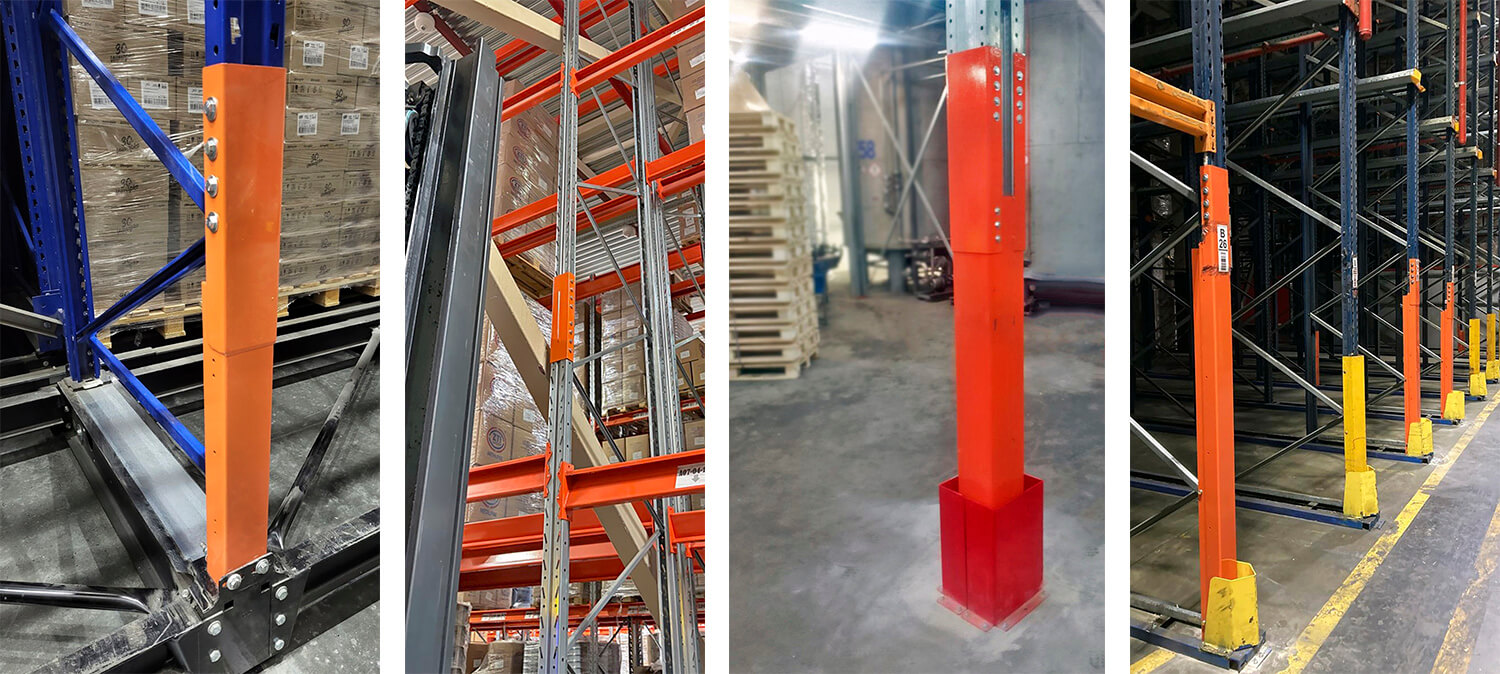

- Контроль и сдача работ. Проверяем соответствие монтажа разработанной документации, геометрию, соединения, оформляем комплект исполнительных материалов.
Документы, которые вы получаете
Состав документации определяется конкретным проектом и договором. Как правило, заказчику передаются:
- Акт выполненных работ, ведомость повреждений с фотофиксацией.
- Паспорт на установленную систему «Робусто», необходимая конструкторская документация.
- По запросу заказчика — прочностной расчет, подтверждающий соответствие отремонтированного стеллажа критериям прочности, устойчивости, сохранение ее расчетной несущей способности.
- Рекомендации по эксплуатации, при необходимости, актуализации эксплуатационной документации.
- Гарантийные обязательства на предоставленные услуги, установленные элементы в соответствии с условиями договора.
Нормативное и инженерное основание для применения «Робусто»
ГОСТ Р 55525-2017 устанавливает критерии идентификации поврежденных элементов и требует прекратить их эксплуатацию при превышении допустимой деформации с последующей заменой этих участков, если изготовителем не установлено иное.
При разработке системы «Робусто» учитываются требования к прочности, устойчивости и пространственной работе стеллажа, а для расчетной оценки применяются профильные нормы расчета, включая ГОСТ Р 56567-2015.
Почему выбирают компанию «Техновик»
- Собственная запатентованная разработка. «Робусто» создана для практического ремонта эксплуатируемого стеллажного оборудования.
- Инженерный подход. Каждый проект по ремонту стеллажей начинается с обследования, а также прочностного расчета, только после этого разрабатывается, а затем изготавливается ремонтный элемент.
- Полный цикл работ. Обследование, проектирование, изготовление ремонтных деталей, монтаж, контроль результата выполняются в рамках одной задачи.
- Минимизация объемов демонтажа. При ремонте передней стойки не требуется разбирать всю раму — снимаются только передние балки, необходимые для безопасного доступа, устранения неисправностей.
- Работа по всей России. Организуем выезды на складские, производственные объекты в различных регионах.
