    Измерение ровности полов на складе — высокоточная съёмка и карта отклонений

    Главная
    —
    Услуги
    —
    Экспертные услуги
    —Измерение ровности полов на складе — высокоточная съёмка и карта отклонений
    Измерение ровности полов
    Оформите заявку на услугу, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.
    ?
    • Описание
    • Вопросы и ответы
    • Отзывы

    Когда ровность пола становится проблемой

    Ровность складского пола редко вызывает вопросы, пока всё работает штатно. Проблема проявляется позже — когда нарушается геометрия стеллажей, техника испытывает повышенные вибрации, а при приёмке пола возникают споры о соответствии нормам.

    Требования к ровности зависят от условий эксплуатации. Для зон установки стеллажей они установлены ГОСТ Р 55525-2017; при приёмке строительных работ применяются нормы СП 71.13330.2017. Для высокоточной складской техники, особенно узкопроходных штабелёров, учитываются также стандарты производителя и применимые международные методики DIN, TR34 или ACI F-min.

    Что происходит, если не контролировать ровность:

    • Стеллажи могут отклоняться от проектной геометрии. Неровность основания может приводить к отклонению стоек от вертикали, необходимости выравнивания с применением предусмотренных изготовителем регулировочных пластин.
    • Техника испытывает повышенные динамические нагрузки. Неровности увеличивают вибрации, ударные воздействия на ходовую часть, колёса и перемещаемый груз.
    • Споры сложнее подтвердить измерениями. При приёмке пола, монтаже оборудования или разногласиях с подрядчиком необходимы объективные инструментальные данные.
    • Отклонения могут влиять на эксплуатацию стеллажей. Перепады уровня пола способны влиять на вертикальность установленной конструкции, учитываются при оценке условий её эксплуатации.

    Кому и когда нужна услуга

    • Перед установкой стеллажей— проверить соответствие основания требованиям проекта и применимых нормативов.
    • Перед запуском напольной техники— проверить соответствие пола требованиям конкретного производителя погрузчиков, ричтраков или штабелёров.
    • При приёмке нового склада или после ремонта пола— получить объективные данные о качестве выполненных работ до подписания актов.
    • При длительной эксплуатации— выявить просадки, локальные перепады и другие изменения геометрии поверхности.
    • Перед техническим освидетельствованием стеллажей— проверить, не влияет ли состояние пола на вертикальность, геометрию конструкции.
    • После аварийных воздействий или локальных повреждений— оценить изменение высотных отметок, поверхности основания.

    Как мы измеряем — три подхода

    Метод выбирается по назначению зоны, требуемой точности и нормативу, по которому необходимо оценить результат:

    1. Контроль двухметровой рейкой— для оценки локальной ровности поверхности, приёмочного контроля строительных работ.
    2. Геодезическое нивелирование— для измерения высотных отметок по сетке, определения перепадов и уклонов, построения карты поверхности.

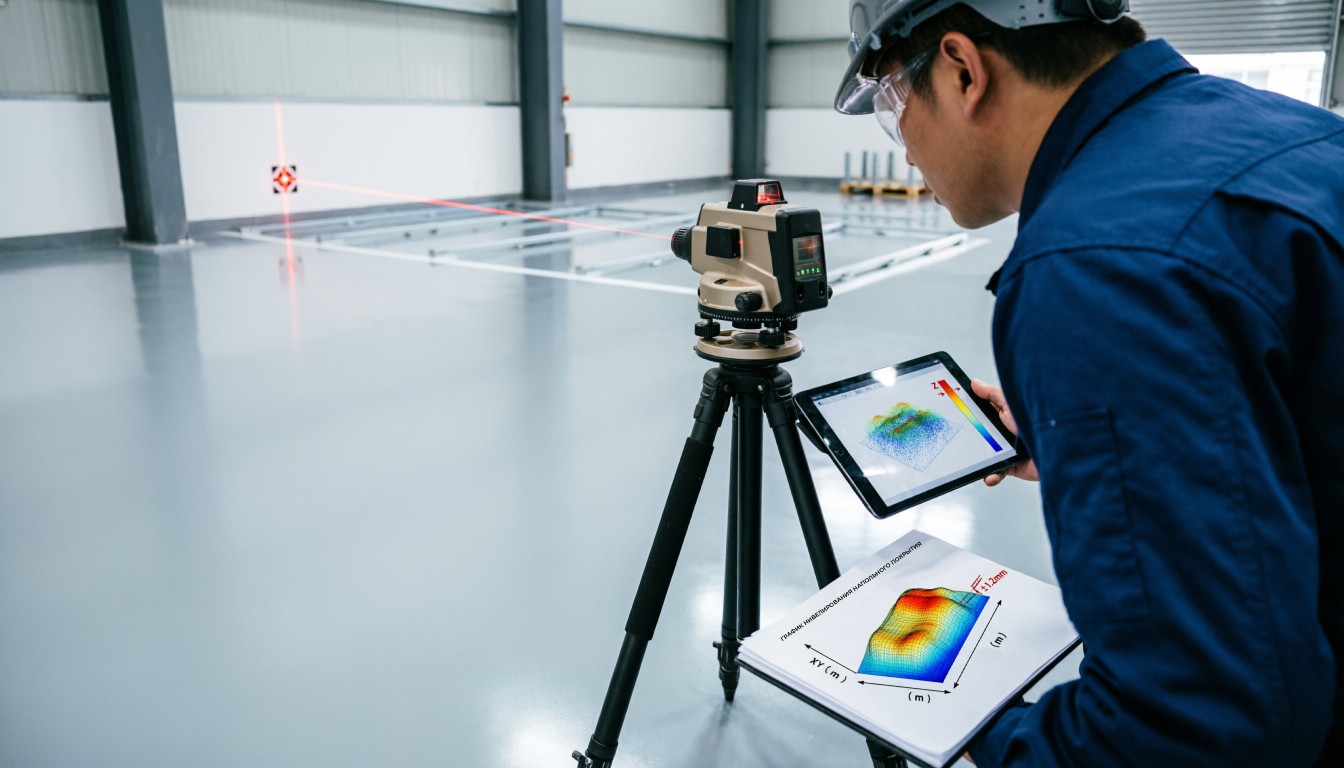

    Измерение ровности пола

    Специализированный контроль VNA-зон — для узкопроходной техники с движением по фиксированным траекториям; оцениваются продольная и поперечная ровность по требованиям техники, выбранной методике DIN / TR34 / ACI F-min.

    Для геодезической съёмки используем цифровой нивелир или электронный тахеометр. Схема замеров задаётся применимым нормативом и задачей объекта. Для стеллажей ГОСТ Р 55525-2017 предусматривает контроль перепадов уровня по измерительной сетке.

    При необходимости результаты сопоставляются с ГОСТ Р 55525-2017, СП 71.13330.2017, СП 29.13330.2011, требованиями производителя техники и применимыми международными критериями. Геодезические измерения выполняются поверенными средствами.

    Как проходит работа

    1. Заявка и уточнение задачи.
      Вы сообщаете площадь объекта, высоту, тип стеллажей, модель складской техники, назначение зоны, а также цель измерений.
    2. Согласование схемы замеров.
      Определяем применимый критерий оценки, контрольные точки, сетку или траектории измерений, согласовываем дату выезда. При необходимости работаем ночью или в выходные.
    3. Выезд инженера.
      Специалист приезжает с поверенным оборудованием, выполняет измерения по согласованной схеме, а также фотофиксацию выявленных проблемных зон.
    4. Камеральная обработка данных.
      Результаты обрабатываются в специализированном программном обеспечении. Формируется 3D-карта высотных отметок поверхности, план отклонений.
    5. Отчёт и оценка соответствия.
      Сопоставляем результаты с выбранными нормативными требованиями или требованиями производителя техники. Вы получаете технический отчёт с выводами и рекомендациями.

    Что вы получите в результате

    Не просто набор отметок, а наглядный технический результат, который можно использовать для принятия решений, приёмки работ.

    • 3D-карту высотных отметок поверхности пола. Наглядно показывает рельеф, локальные перепады и уклоны с координатной привязкой к плану объекта.
    • План зон превышения допустимых значений. Выделяет участки, где фактические отклонения выходят за выбранные критерии.
    • Оценку соответствия. Сравнение с применимыми требованиями ГОСТ, СП, производителя складской техники или согласованной международной методики.
    • Характер и локализацию отклонений. При необходимости указываем возможные причины по совокупности признаков, рекомендуем дополнительное обследование.
    • Рекомендации по дальнейшим действиям. Какие зоны требуют выравнивания, ремонта, дополнительной диагностики или наблюдения.
    • Технический отчёт. Документ с исходными данными, схемой измерений, результатами, графическими материалами и выводами.

    Где это уже применялось

    Наши специалисты выполняли измерения и технические заключения для объектов различного масштаба, в том числе в рамках международных проектов. Состав отчётных материалов и критерии оценки определяются задачей конкретного объекта.

    Почему это выгодно делать до, а не после

    Логика простая — измерить дешевле, чем устранять последствия.

    • Позволяет выявить отклонения до монтажа или запуска оборудования — устранить их до появления эксплуатационных проблем.
    • Снижает динамические воздействия на складскую технику — меньше вибраций, ударных нагрузок на ходовую часть.
    • Даёт объективную картину при приёмке пола и разногласиях с подрядчиком.
    • Позволяет точечно планировать бюджет — видно, какие зоны требуют вмешательства, а какие соответствуют выбранным критериям.
    • Формирует документированную техническую базу для аудитов, приёмки работ и урегулирования разногласий.

    Почему выбирают «Техновик»

    • Профильная экспертиза. Мы специализируемся на складской инфраструктуре, понимаем взаимное влияние пола, стеллажей и складской техники.
    • Подбор метода под задачу. Не применяем один критерий ко всем объектам — учитываем высоту стеллажей, тип техники, характер её движения, цель измерений.
    • Оценка по применимым требованиям. Сопоставляем результаты с ГОСТ Р 55525-2017, СП, требованиями производителя техники, при необходимости, DIN / TR34 / ACI F-min.
    • Поверенное оборудование. Используем цифровые нивелиры, электронные тахеометры; результаты замеров воспроизводимы и проверяемы.
    • Документированный результат. Технический отчёт может использоваться при приёмке работ, технических аудитах, урегулировании разногласий.
    • Комплексный подход. При необходимости проверку пола можно совместить с техническим освидетельствованием стеллажного оборудования.
    • Работаем по всей России.
    Вопросы и ответы
    Обязательно ли измерять ровность пола перед монтажом стеллажей?
    Для зон установки стеллажей требования к напольному покрытию установлены ГОСТ Р 55525-2017. Стандарт предусматривает контроль уклона, перепадов уровня пола; конкретная схема измерений зависит от высоты стеллажей и задачи объекта.
    Можно ли провести измерения без остановки склада?
    Да, мы согласовываем маршрут и график так, чтобы не мешать логистике. При необходимости работаем в ночные смены или выходные.
    Какой норматив применяется к моему складу?
    Норматив зависит от назначения зоны. Для стеллажей применяется ГОСТ Р 55525-2017, при приёмке строительных работ — СП 71.13330.2017. Для узкопроходной техники дополнительно учитываются требования производителя и применимые методики DIN, TR34 или ACI F-min.
    Чем отличается измерение рейкой от нивелирования?
    Двухметровая рейка контролирует локальную ровность поверхности на заданной базе. Геодезическое нивелирование определяет высотные отметки, перепады, уклоны по сетке, а также позволяет построить карту поверхности. Для VNA-зон применяются специальные измерения по траекториям движения колёс.
    Что делать, если отклонения превышают допуски?
    В отчёте укажем локализацию и величину отклонений, а также предложим дальнейшие действия: локальное выравнивание, ремонт, дополнительное обследование или наблюдение — в зависимости от характера дефекта.
    Подходит ли ваш отчёт для приёмки пола у подрядчика?
    Да. Инструментальные измерения с привязкой к плану, сопоставлением с установленными требованиями могут использоваться при приёмке работ, как часть технической базы для претензии подрядчику.
    Сколько времени занимает измерение и подготовка отчёта?
    Срок зависит от площади, плотности измерительной сетки, загруженности склада и выбранной методики. Полевые работы обычно занимают от нескольких часов до нескольких дней; срок подготовки отчёта согласовывается после определения объёма работ.
    Делаете ли вы измерения в холодильных камерах?
    Да. Возможность и методика работ определяются с учётом температурного режима помещения, допустимых условий эксплуатации измерительного оборудования.
    Сколько времени занимает замер склада на 5000 кв.м.?
    Для склада площадью около 5000 м² полевые работы обычно занимают 1–2 дня при стандартной схеме съёмки. Камеральная обработка, построение карт и подготовка отчёта — ориентировочно ещё 2–3 рабочих дня. Точный срок зависит от плотности измерений и доступности зон.
    Подойдёт ли ваш отчёт для претензии подрядчику по качеству пола?
    Да. Результаты инструментальных измерений с координатной привязкой и сопоставлением с установленными требованиями могут использоваться в составе технической доказательной базы при приёмке работ и урегулировании споров. При судебном разбирательстве достаточность и оценку доказательств определяет суд.
    Нужно ли освобождать склад от товара перед замером?
    Полностью освобождать склад обычно не требуется, но измеряемые зоны и проходы должны быть доступны для специалиста и установки оборудования. На действующем складе съёмку можно выполнять поэтапно, в ночные смены или технологические «окна».
    Отзывы
    Главный инженер—28.10.2020
    Бурыкин И.Е.

    Отличительной чертой экспертов, выполняющих работу, является высокий профессионализм и организованность.

    Все выполняемые работы при проведении технического освидетельствования, полностью соответствуют всем требованиям и стандартам...

    Специалист по оперативным закупкам
    Савельев М.В.

    ООО «Рото Франк» выражает благодарность ООО «ТехноВик» за компетентность и оперативность при проведении полного технического освидетельствования и статических испытаний стеллажного оборудования нашей компании в соответствии с требованиями...

    Директор ОСП Ульяновск
    Карташов В.В.

    ТЕХНОВИК были оказаны услуги по полному техническому освидетельствованию стеллажей ООО «Деловые Линии» г. Ульяновск.

    Все работы в рамках оказанных услуг были выполнены в точные, оговоренные сроки.

    Отличительной чертой является работа...

    Назад к списку
    Компания
    О компании
    Лицензии
    Клиенты
    Сотрудники
    Видеогалерея
    Отзывы
    Реквизиты
    Учебный центр
    Каталог
    Стеллажи
    Освещение
    Противопожарные экраны
    Документы
    Статьи
    Новости
    Услуги
    Экспертные услуги
    Сервисные услуги
    Консалтинг
    Учебные программы
    +7 800 222 26 25
    +7 800 222 26 25
    E-mail
    order@technovik.ru
    Адрес
    г. Москва, Щелковское шоссе, д. 5с1
    Режим работы
    Пн. – Пт.: с 9:00 до 18:00
    order@technovik.ru
    г. Москва, Щелковское шоссе, д. 5с1
    © 2010–2026

    Политика в отношении обработки данных
    Согласие на обработку
    Использования cookie

    Карта сайта
    Продолжая пользоваться нашим сайтом, Вы даёте согласие на использование cookie-файлов и сервиса веб-аналитики "Яндекс Метрика". Для получения дополнительной информации см. Политика обработки персональных данных.
